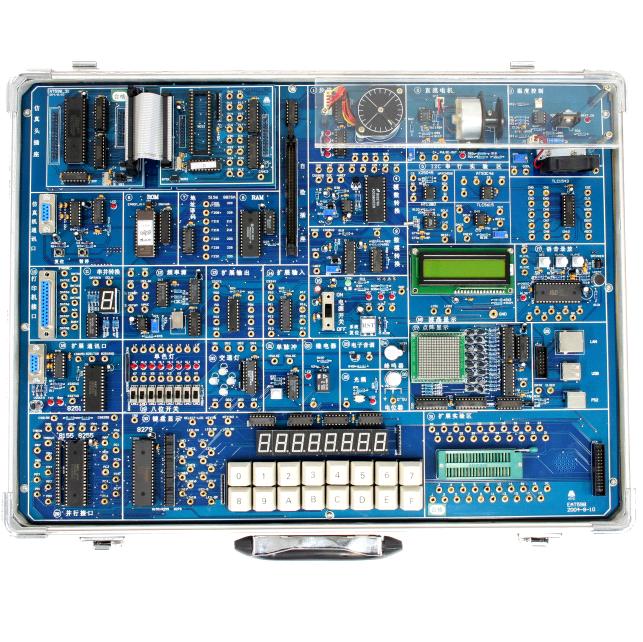

三合一实验系统AEDK-EAT598
产品编号：173045-306
产品型号：AEDK-EAT598
市场价格：3200元/套
批发价格：0元/套
更新时间：2010.08.16
浏览次数：
详细信息
简介:
|
本系统适合单片机MCS51 MCS196,微机接口8088 8086等系统的教学实验。在满足传统实验的同时扩展了许多新型实验模块符合技术的发展。
系统性能
51/196单片机部分(需配EAT51实验卡、EAT196卡)
1. 仿真机+实验系统模式，实验系统采用独立系统设计，学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统（爱迪克独有）；
2. 采用独立仿真机设计，64K数据空间，64K程序空间全部开放。不占用CPU资源；
3. 采用双CPU模式，仿真CPU和实验CPU独立运行；
4. 可进行MCS-51系列实验。通过扩展EAT196实验卡可进行MCS-196实验
5. 提供维修总线接口，具有自诊断和故障定位功能（爱迪克独有）；
6. 开放式、模块化实验；
16位、32位微机实验部分(需配EAT-8688实验卡、EAT-ISA实验卡、EAT-PCI9052实验卡)
1． RS232串行通讯接口模块(选EAT8688实验卡)
完成实验主机和PC机通讯。
2． ISA通讯接口（选EAT-ISA实验卡）
完成ISA扩展与主机通讯
3． 32位PCI接口模块（EAT-PCI实验卡）
完成PCI接口的桥接和32位接口实验
4． 开放式、模块化实验项目；
其他性能
1． 系统结构按排合理、模块划分清晰、工艺优良；
2． 提供维修总线接口，具有自诊断和故障定位功能
提供测试程序和维修手册，使得实验机具有自诊断和故障定位功能。
3． 系统包含近40多个实验电路；
4． 作为系统关键部件的印制电路板采用热风整平工艺，波峰焊接。保证系统整体可靠性；
5． 采用实际的可直接观测的控制对象如：步进电机、直流电机、温度控制，实验电路采用实际产品上应用的成熟电路；
6． 实验机考虑学校实验的二次开发，提供了多种地扩展方式如：实时仿真方式，外围扩展方式等等；
7． 实验连线采用可维护的导线，导线发生断裂可打开焊接后继续使用；
8． 实验机接口部分充分隔离，发生损坏仅仅是隔离芯片的损坏；
9． 第7、8 点保证了维修费用低；
10．系统为教育部国家采购项目中标产品的升级产品；
11．制造商通过ISO9001质量体系认证；
12．制造商研发生产多种技术的单片机仿真机：单CPU技术、HOOKS技术、BOAND-OUT技术，IP-ON-CHIP技术；
13．系统可完成五十多个验证性实验（无需扩充电路）；
14．系统可完成二十多个新型流行电路实验（无需扩充电路）；
15．系统可扩展模块完成近二十个扩展实验；
16．系统能完成的特色实验如：
1.脱机实验：系统脱离仿真机独立工作，掌握其中碰到的问题；
2.51片内和片外程序（8031和89C51）运行实验：掌握片内与片外程序的区别；
3.8255和8155实验：掌握8155和8255的不同应用；
4.PS2接口实验：掌握PS2接口对键盘和鼠标的控制；
5.16X16汉字点阵实验：掌握汉字的原理和应用；
6.语音录放实验：掌握单片机对语音芯片的控制；
7.光偶实验：掌握光偶隔离的方式；
8.继电器实验：掌握继电器控制方式；
9.电子音调实验：可让单片机完成模拟电子琴的功能；
10.IIC实验：多达五种的IIC实验；
11.USB实验：完成USB1.1等版本的传输实验；
12.网络实验：完成网络接口实验，使你设计的电子产品轻松上网；
13.红外接口实验：通过红外传输数据；
14.CAN接口实验：CAN总线是汽车电子应用最广泛的产品；
15.FPGA扩展实验：利用最流行的FPGA使单片机的扩展非常方便；
16.V/F F/V 实验：串行电路也是现在比较流行的方式； 系统实验模块
传统实验部分：
新型扩展实验部分（系统上已有实验电路）：
新型可扩充实验接口，扩展如下接口卡可完成新型实验项目；
实验项目
51/196单片机部分
软件实验
硬件实验
16位、32位微机实验部分
实验室配置方案
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
