EDA/SOPC实验开发系统
产品编号：213142-825
产品型号：GW48-PK2++
市场价格：5590元/套
批发价格：0元/套
更新时间：2010.08.16
浏览次数：
详细信息

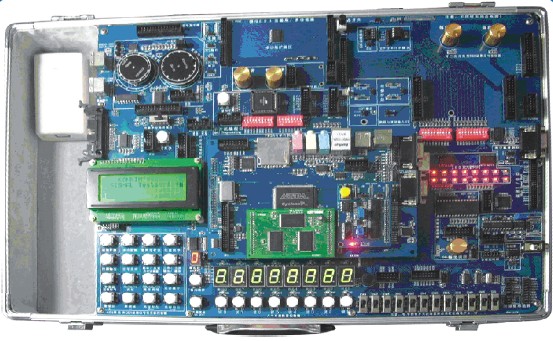

EDA/SOPC实验开发系统(型号： GW48-PK2++(可完成EDA/SOPC实验）
系统配置:
★ 下载模块：
◆USB-Blaster JTAG编程下载器，
◆ByteBlasterMV编程下载器,能对不同公司的FPGA/CPLD和51单片机在线编程;
★ 电源模块：
◆内置电源，含标准+/-12V、5V、3.3V、2.5V，1.5V混合工作电压功率输出电路模块；
◆过载保护开关电源；
★ 显示、接口模块：
◆LED、数码管、扬声器；
◆10键，可输入最高达32位二进制数；
◆含12个可重配置实验电平开关；3个其他用途键；
◆含扫描的智能译码电路模块，直通非译码、BCD译码、16进制译码；
◆20X4字符液晶,4*4矩阵键盘；
◆步进电机，能进行步进细分控制实验；
◆直流电机，含闭环转速控制系统，光电脉冲计数，提供光电脉冲硬件消抖动设计；
◆数字温度测控模块；
◆完成图象或文字显示功能的VGA接口；
◆标准PS/2鼠标接口和PS/2键盘接口各1个；
◆RS232串行接口（有演示实例可证实此功能）；
◆isp单片机接口及其与CPLD/FPGA至PC机双向通信接口模块；
◆CPLD3032接口模块；
★ 数模器件及存储器模块
◆含A/D和D/A器件及其接口；
◆含D/A与LM311构成的FPGA可控A/D设计项目模块；
◆供DDS函数发生器用的幅度、偏移调谐模块；
◆含有源滤波电路，供波形发生器的设计之用；
◆E平方串行ROM实验模块；I平方C总线存储实验模块；
★ 扩展模块：
◆兼容模拟EDA器件含ispPAC器件适配板；
◆可增加DDS函数发生器接口；
◆外扩展IO口模块；
◆CPLD/FPGA万能接口模块；
★ 单片机模块：
◆高性能isp单片机AT89S8253，兼容MCS-51单片机;
★ 时钟源模块：
◆含4组20MHz至1Hz标准频率宽频信号源；
★ 其它附件：
◆电源线、UART通信电缆、在系统下载电缆、扩展口连接线。
适配板型号GWA1C6A：
★ 硬件资源：
◆Cyclone FPGA 1C6Q240，32万门
◆8MFLASH和1M的SRAM;
◆用于FPGA掉电保护配置器件4M Flash，
10万次重复编程次数，且可兼作软核嵌入式系统数据存储器；
★ 接口资源：
◆JTAG、AS下载口；
◆USB接口；
◆PS/2键盘、PS/2鼠标接口；
◆全彩色VGA控制模块与接口一个，8色VGA口一个；
◆512KB SRAM之VGA显示缓存；
◆以太网口；
◆EPM3032A CPLD；
◆RS232串口1个；
◆SD卡接口，可接1-2GB Flash；
◆20MHz时钟源（可倍频到300MHz）1个；
◆语音采样口；
◆立体声输出口；
◆MIC模拟输入口；
◆高速时钟口一个；
◆IO扩展口
◆8051 IP 核接口；
◆超高速双通道DAC及ADC板接口；
适配板型号GW_ADDA：
★ 硬件资源：
◆180MHz转换时钟率双路超高速10位DAC
◆50MHz单通道超高速8位ADC;
◆300MHz超高速单运放2个;
◆专用时钟输入口；
系统配置:
★ 下载模块：
◆USB-Blaster JTAG编程下载器，
◆ByteBlasterMV编程下载器,能对不同公司的FPGA/CPLD和51单片机在线编程;
★ 电源模块：
◆内置电源，含标准+/-12V、5V、3.3V、2.5V，1.5V混合工作电压功率输出电路模块；
◆过载保护开关电源；
★ 显示、接口模块：
◆LED、数码管、扬声器；
◆10键，可输入最高达32位二进制数；
◆含12个可重配置实验电平开关；3个其他用途键；
◆含扫描的智能译码电路模块，直通非译码、BCD译码、16进制译码；
◆20X4字符液晶,4*4矩阵键盘；
◆步进电机，能进行步进细分控制实验；
◆直流电机，含闭环转速控制系统，光电脉冲计数，提供光电脉冲硬件消抖动设计；
◆数字温度测控模块；
◆完成图象或文字显示功能的VGA接口；
◆标准PS/2鼠标接口和PS/2键盘接口各1个；
◆RS232串行接口（有演示实例可证实此功能）；
◆isp单片机接口及其与CPLD/FPGA至PC机双向通信接口模块；
◆CPLD3032接口模块；
★ 数模器件及存储器模块
◆含A/D和D/A器件及其接口；
◆含D/A与LM311构成的FPGA可控A/D设计项目模块；
◆供DDS函数发生器用的幅度、偏移调谐模块；
◆含有源滤波电路，供波形发生器的设计之用；
◆E平方串行ROM实验模块；I平方C总线存储实验模块；
★ 扩展模块：
◆兼容模拟EDA器件含ispPAC器件适配板；
◆可增加DDS函数发生器接口；
◆外扩展IO口模块；
◆CPLD/FPGA万能接口模块；
★ 单片机模块：
◆高性能isp单片机AT89S8253，兼容MCS-51单片机;
★ 时钟源模块：
◆含4组20MHz至1Hz标准频率宽频信号源；
★ 其它附件：
◆电源线、UART通信电缆、在系统下载电缆、扩展口连接线。
适配板型号GWA1C6A：
★ 硬件资源：
◆Cyclone FPGA 1C6Q240，32万门
◆8MFLASH和1M的SRAM;
◆用于FPGA掉电保护配置器件4M Flash，
10万次重复编程次数，且可兼作软核嵌入式系统数据存储器；
★ 接口资源：
◆JTAG、AS下载口；
◆USB接口；
◆PS/2键盘、PS/2鼠标接口；
◆全彩色VGA控制模块与接口一个，8色VGA口一个；
◆512KB SRAM之VGA显示缓存；
◆以太网口；
◆EPM3032A CPLD；
◆RS232串口1个；
◆SD卡接口，可接1-2GB Flash；
◆20MHz时钟源（可倍频到300MHz）1个；
◆语音采样口；
◆立体声输出口；
◆MIC模拟输入口；
◆高速时钟口一个；
◆IO扩展口
◆8051 IP 核接口；
◆超高速双通道DAC及ADC板接口；
适配板型号GW_ADDA：
★ 硬件资源：
◆180MHz转换时钟率双路超高速10位DAC
◆50MHz单通道超高速8位ADC;
◆300MHz超高速单运放2个;
◆专用时钟输入口；
