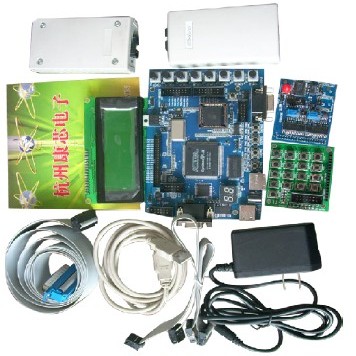

电子竞赛板(型号： KX-DVP3F）
产品编号：215440-770
产品型号：KX-DVP3F
市场价格：3400元/套
批发价格：0元/套
更新时间：2010.08.16
浏览次数：
详细信息
实用范围：
◆ 自主创新应用开发； ◆ 单片机与FPGA联合开发； ◆ IC设计硬件仿真；
◆ 科研项目硬件验证与开发； ◆ 高速高档自主知识产权电子产品开发 ◆ 毕业设计平台；
◆ FPGA/高速ADC/DAC联合开发；◆ 研究生课题开发; ◆ 电子设计竞赛培训 ；
◆现代DSP开发应用 ◆ 针对各类CPU IP核的片上系统开发； ◆ DSP Biulder系统设计；
使用此系列开发板曾经获奖学校：
在大学生电子设计竞赛中，有许多使用了康芯公司的系列电子设计竞赛应用/开发板，包括EDA实验开发系统和配套教材的学校获得了不同级别的奖项（全国一二奖或省一二等奖）☆华北石油化工学院、☆北京化工大学、☆华北电力大学、☆北京信息技术职业学院、☆宁波大学信息学院、☆安徽建筑工程学院、☆安徽理工大学、☆天津工业大学、☆广东工业大学、☆广东肇庆学院、☆江西理工大学、☆华东交通大学、☆桂林电子科技大学、☆杭州电子科技大学等等。
特点和优势：
˜ 功能强。FPGA和MCU的有机结合，能充分发挥各自的优势,对付尽可能多的电子设计项目，资料全面。；
˜ 技术指标高。由于高速FPGA（300MHz以上）和高速DAC/DAC，完全能满足电子设计竞赛项目的指标要求。
˜ 面积紧凑,因此既可作为培训和学习工具，也可直接作为参赛作品，外观视觉上不会过多引起关注，引起不必要的有关是否属于自主设计的争议。
˜ 最重要的是，已有许多院校使用后得奖的成功先例。
硬件配置：
☆FPGACycloneII FPGA EP2C 8，40万门，锁相环2个。5、3.3、1.5V混合电压源；
☆ isp单片机AT89S8253。isp单片机AT89S8253及开发编程工具,MCS51兼容，12KB isp可编程Flash ROM，2KB ispEEPROM，都是10万次烧写周期；2.7-5.5V工作电压；0-24MHz工作时钟；可编程看门狗；增强型SPI串口，9个中断源等。此单片机可与FPGA联合开发，十分符合实现当今电子设计竞赛项目的功能与指标实现。
☆ 20MHz时钟源（可倍频到300MHz）；2数码管显示、4键控；
☆ 1M FPGA掉电保护Flash；超高速ADC/DAC板/7寸数字TFT彩色液晶屏接口。
☆ USB-Blaster编程器，可对FPGA通过JTAG口编程、调试、测试；单片机编程ByterBlasreMV编程器。
☆ 高速ADC/DAC板：180MHz转换率双路高速10位DAC、50MHz高速8位ADC、双300MHz高速运放。
☆ 晶显示屏20字X4行，4X4键盘。光盘：配套子程序库、资料、编程软件、竞赛示例和其它示例☆ EPM3032 CPLD；
☆ PS/2键盘接口、USB接口、VGA接口、RS232串口；
☆ 4M FPGA掉电保护Flash；
☆ 512KB高速SRAM；。
◆ IP核配置：
☆ 基于NiosII软核嵌入式系统的SOPC设计功能；
☆ MANTORR公司之企业版8051/8052单片机 CPU IP核；
☆ MANTORR公司之企业版8088/8086 CPU IP核；
☆ 8255A IP核(I/O接口)；8253/8254 IP核(定时器)；8250 IP核(UART串行通信)；8237 IP核(DMA控制器)；8259 IP核(可编程中断控制器)；
☆ FIR核,NCO数控制振荡器IP核；。
提供演示示例
□ 数码管、键、晶振发光管等基本部件测试；
□ 基于8051/8052单片机IP核的RS232至PC机串行通信设计示例，；
□ 基于SOC技术的8088/8086CPU IP及8255/8253/8250/8237/8259 IP核系统设计示例：
□ FPGA与AT89S8253单片机联合设计：DDS信号发生器与等精度频率计设计。
□ 可重构型全数字DDS函数信号发生器设计，演示功能可参考以上“二、康芯DDS函数信号发生器”。
