★模块1： MCS-51单片机模块。可对AT89S51、AT89S52、AT89S8253等单片机进行实验开发，可对不同模块进行编程控制（配AT89S51）。

★模块2：FPGA模块 可运行单片机IP核的FPGA模块。此FPGA由含25万门的CycloneIII新型大规模FPGA EP3C5构成，2锁相环，44万RAM 位，EPCS4 4M Flash。超宽超高锁相环输出频率1300MHz至2kHz！，提供多种IP核：32位NiosII核、20MHz有源晶振（可锁相环倍频到400MHz）等。包含 8051/52 IP核。提供基于美国MENTO公司的商业级全兼容MCS-51单片机IP核。利用此核，实验者可以实现传统单片机实验系统无法达到的SOC(片上系统)设计。即将单片机CPU、RAM、ROM以及其它各类接口电路模块设计在同一片FPGA中。此类技术对于对于面向高新技术企业的就业十分必要。 8088、8086 CPU IP核。提供基于美国MENTO公司的商业级全兼容8088 CPU IP核。 8255A IP核模块；8255A IP核(I/O接口)；8253/8254 IP核(定时器)；8250 IP核(UART串行通信)；8237 IP核(DMA控制器)；8259 IP核(可编程中断控制器)，以及基于FPGA的RAM/ROM核、锁相环核等。

这些IP核与8088CPU核相结合就能在单片FPGA中构成一个微机系统，从而学习到实用的SOC设计工程技术。FPGA中的8088核与MCS-31单片机核及其中的各种模块和核都能与以下各模块结合，实现不同类型的实验开发。

★模块3： 点阵型液晶显示屏。128X64液晶显示屏，含清华大学学生在此系统上利用FPGA的IP核及液晶显示屏完成的自主设计实验演示项目（俄罗斯方块游戏），或用单片机控制液晶显示实验。

★ 模块4；字符型液晶显示屏。4行X 20字液晶显示屏幕，此液晶显示屏可作为实验模块，同时兼实验系统上的DDS函数信号发生器工作显示屏。

★ 模块5：A/D与D/A模块。A/D是0809、D/A是双通道DAC0832，故能实现移相信号发生器、里萨如图形信号发生器、存储示波器、逻辑分析仪等电路模型的设计实验。

★ 模块6：SD+PS2+RS232+VGA显示接口模块。含VGA显示接口、PS/2鼠标键盘接口、RS232串行通信接口、SD卡接口。可用FPGA进行图像设计和通信

★ 模块7：电机模块。含直流电机和步进电机，控制电路，红外转速计数电路等，可完成PWM控制转速等实验。

★ 模块8：语音录放模块。语音录放可键控制，或单片机控制。由最新推出的ISD17000系列器件作主芯片，可编程，录放时间可调，最长500秒，可编辑组合，SPI通信，GACMIN可控，工作电压2.4V～5.V，单片机和FPGA都可控制和自动设计进行对录音处理实验。

★模块9： 无线遥控编码收发+数字温度测控模块。无线编码收发，可键控或单片机控制，2272和2262系列器件担任编译码，315M FSK调制，PT2272编码接受，PT2267编码发射，不同天线对应不同通信距离，单片机或FPGA可控进行编码实验。

★ 模块10：超声波测距模块40KHZ收发器。CX20106专用解调与放大IC,CPLD40KHZ标准驱动信号发生，可完成超声测距的实验的与自动收发实验，可以单片机或FPGA都可完成设计。

★ 模块11：扫描控制显示模块。4数码管扫描显示控制，学习单片机扫描动态显示控制。

★ 模块12：7段码数码显示模块、2位HEX码发生器模块，可学习译码的实验。

★ 模块13：串行静态显示模块。7数码管串行静态显示模块，可用单片机控制串行显示的实验。

★ 模块14：HEX译码显示模块。6位16进制译码数码显示。适合于基于FPGA的CPU实验。

★ 模块15：4X4键盘和单脉冲8键键盘模块，学习用单片机对键盘扫描实验，或FPGA对单脉冲按键实验，完成消抖动实验。

★ 模块16 USB通信实验开发模块，可对PC机和FPGA通信。

★ 模块17继电器+CAN总线+RS485串口模块

★ 模块18 SRAM+EPROM实验模块

★ 模块19双串行存储器+逻辑笔设计模块

★ 模块20看门狗定时器+时钟日历模块

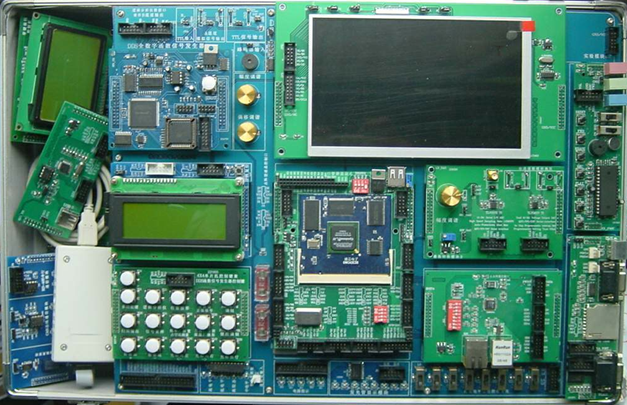

以上是DN5的所有配置，以下是DN7在原有的基础上增加的模块

★ 模块21基于CPLD的FPGA配置控制模块，基于FPGA多项配置功能

★ 模块22以太网接口模块

★ 模块2316位高分辨率ADC等模块

★ 模块24 ProGin SR87 9600 GPS实验开发模块

★ 模块25双通道超高速并行DAC+ADC模块

★ 模块26高速12位SPI串行双ADC

★ 模块27 SPI/DSP串行接口高速ADC+DAC模块

★ 模块28800X480数字TFT彩屏，含接口板

★ 模块29 CycloneII EP2C35 SOPC开发模块

DDS模块。含isp单片机AT89S8253,MCS51兼容单片机，12KB isp可编程Flash ROM，2KB ispEEPROM，10万次烧写周期；2.7-5.5V工作电压；0-24MHz工作时钟；可编程看门狗；增强型SPI串口，9个中断源等；EP1C3T144 FPGA、EPCS1配置Flash、超高速DAC5651(上限180MHz)、260MHz超高速运放等。此模块可以DDS函数信号发生器主控模块，也可作为一个独立的自主设计模块，使用高速DAC和运放等器件完成各种不同自主创新型设计实验。

KX_DN7系统还包含如下工具性功能模块：

☆ USB-Blaster编程器一个（可对FPGA进行编程和JTAG调试）。

☆ ByteBlasterMV编程器一个（可对isp单片机编程）。

☆ 嵌入式逻辑分析仪。可利用基于QuartusII的嵌入式逻辑分析仪SignalTapII对实验模块进行实时测试。

☆ 可配置型全数字DDS函数信号发生器。

KX_DN7主系统配置：

包含十分主要的功能，如频率、占空比、脉宽测试、计数、各类信号发生、任意信号发生、扫频、各种调制信号发生等。具体功能和指标可参考以上的“二、康芯DDS函数信号发生器”KX-DDS6M函数信号发生器。

☆ 5功能智能逻辑笔：可显示高电平、低电平、中电平、高阻态、脉冲信号。注意有“高阻态”测试功能。

☆ 独立的标准时钟频率20个。20MHZ-0.5HZ。

☆ 电源有自动保护的+5V，+12V、-12V、、+3.3V、2.5V+、1.2V
