KX_DSN5(本科与高职高专适用型)

产品编号:223645-810

产品型号:KX_DSN5

市场价格:0元/套

批发价格:0元/套

更新时间:2010.08.16

浏览次数:

详细信息

自从1994年的第一届全国大学生电子设计竞赛至今,参赛的学校的数量、竞赛的规模、竞赛形式类型以及受重视的程度都在不断扩大和提高。这与大学生的培养目标、人才市场的需求和就业形势等因素是密切相关的。

显然,电子系统设计技能的提高不是一个抽象的概念,它必须与当前电子产品市场需求和人才市场需求这两个因素紧密相连。这就是说,电子设计技能培训的内容应该与这两个因素挂钩,而不是仅仅通过学学焊接、画画PCB板,或用单片机及74系列器件设计某个功能模块来提高所谓的“动手能力”。

能为学生的就业与深造提供强大资本的电子设计能力及自主创新能力必须来自合理实验内容的安排和符合现代电子技术发展的技能培训。

它们必须包含这样的内容:具有培养自主创新精神和拥有自主知识产权系统设计能力训练。例如用一个传统单片机完成一项设计、用一个现成的蓝牙完成一项应用设计、用一个USB器件完成一项数据通信设计、利用ARM完成一项系统设计等等。尽管这些系统设计的技能也重要,但是都是基于现成电路器件完成的,设计者只能说是被动应用了别人知识产权来完成设计,是一种非自主性设计。至少,这类设计谈不上拥有自主知识产权。

因而仅这些技能在个人的可持续发展及就业口径上就有了先天的限制。从传统的非自主性系统设计能力向自主性设计能力培养转化和发展十分重要。从最近几届电子设计竞赛的赛题中也能看到这种转向。

(1)KX_DSN5型

特色与优势:

该实验开发系统的最大特色是,由针对不同实验开发目标的各类功能模块组成。每一个模块可以在实验系统上完成各类设计,也可脱离实验系统单独完成功能,使实验者能从中体会和获得实际工程开发完整经历。可以根据实验需要和电子设计训练科目分别完成各功能模块的实验与自主开发、也可将不同模块组合成一个大系统进行综合设计开发,培养学生的自主性综合实验开发能力,以及拥有自主知识产权的系统和片上系统设计开发能力。

本系统提供的专业CPU IP核、各类功能IP核以及基于大规模FPGA(CycloneII系列)的可自主配置重构型DDS函数信号发生器是培养自主创新设计能力的重要电子系统设计训练平台。

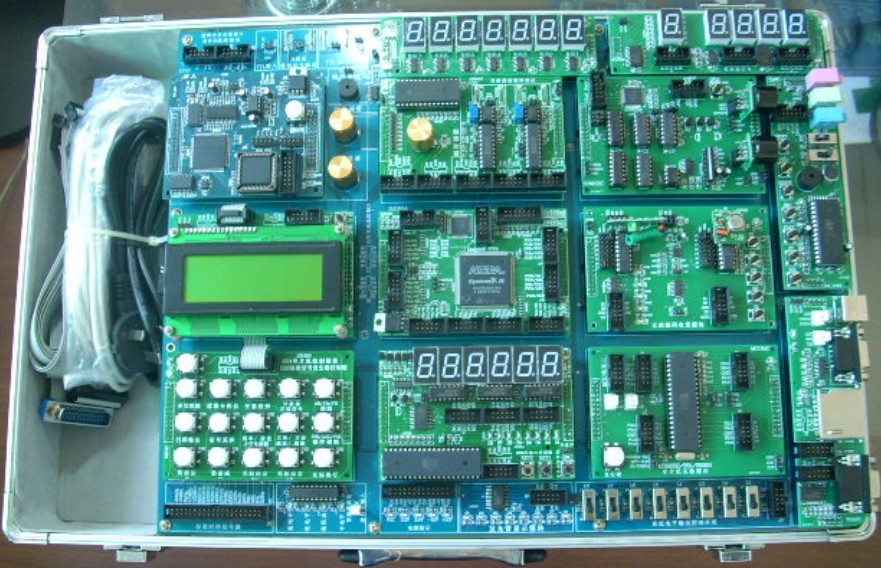

KX_DSN5系统包含的实验开发模块如下:

★模块1: MCS-51单片机模块。可对AT89S51、AT89S52、AT89S8253等单片机进行实验开发,可对不同模块进行编程控制(配AT89S51)。

★模块2:FPGA模块 可运行单片机IP核的FPGA模块。此FPGA由含25万门的CycloneIII新型大规模FPGA EP3C5构成,2锁相环,44万RAM 位,EPCS4 4M Flash。超宽超高锁相环输出频率1300MHz至2kHz!,提供多种IP核:32位NiosII核、20MHz有源晶振(可锁相环倍频到400MHz)等。包含 8051/52 IP核。提供基于美国MENTO公司的商业级全兼容MCS-51单片机IP核。利用此核,实验者可以实现传统单片机实验系统无法达到的SOC(片上系统)设计。即将单片机CPU、RAM、ROM以及其它各类接口电路模块设计在同一片FPGA中。此类技术对于对于面向高新技术企业的就业十分必要。 80888086 CPU IP核。提供基于美国MENTO公司的商业级全兼容8088 CPU IP核。 8255A IP核模块;8255A IP核(I/O接口);8253/8254 IP核(定时器);8250 IP核(UART串行通信);8237 IP核(DMA控制器);8259 IP核(可编程中断控制器),以及基于FPGA的RAM/ROM核、锁相环核等。

这些IP核与8088CPU核相结合就能在单片FPGA中构成一个微机系统,从而学习到实用的SOC设计工程技术。FPGA中的8088核与MCS-31单片机核及其中的各种模块和核都能与以下各模块结合,实现不同类型的实验开发。

★模块3: 点阵型液晶显示屏。128X64液晶显示屏,含清华大学学生在此系统上利用FPGA的IP核及液晶显示屏完成的自主设计实验演示项目(俄罗斯方块游戏),或用单片机控制液晶显示实验。

★ 模块4;字符型液晶显示屏。4行X 20字液晶显示屏幕,此液晶显示屏可作为实验模块,同时兼实验系统上的DDS函数信号发生器工作显示屏。

★ 模块5:A/DD/A模块。A/D是0809、D/A是双通道DAC0832,故能实现移相信号发生器、里萨如图形信号发生器、存储示波器、逻辑分析仪等电路模型的设计实验。

★ 模块6:SD+PS2+RS232+VGA显示接口模块。含VGA显示接口、PS/2鼠标键盘接口、RS232串行通信接口、SD卡接口。可用FPGA进行图像设计和通信

★ 模块7:电机模块。含直流电机和步进电机,控制电路,红外转速计数电路等,可完成PWM控制转速等实验。

★ 模块8:语音录放模块。语音录放可键控制,或单片机控制。由最新推出的ISD17000系列器件作主芯片,可编程,录放时间可调,最长500秒,可编辑组合,SPI通信,GACMIN可控,工作电压2.4V~5.V,单片机和FPGA都可控制和自动设计进行对录音处理实验。

★模块9: 无线遥控编码收发+数字温度测控模块。无线编码收发,可键控或单片机控制,2272和2262系列器件担任编译码,315M FSK调制,PT2272编码接受,PT2267编码发射,不同天线对应不同通信距离,单片机或FPGA可控进行编码实验。

模块10:超声波测距模块40KHZ收发器。CX20106专用解调与放大IC,CPLD40KHZ标准驱动信号发生,可完成超声测距的实验的与自动收发实验,可以单片机或FPGA都可完成设计。

模块11:扫描控制显示模块。4数码管扫描显示控制,学习单片机扫描动态显示控制。

模块127段码数码显示模块、2位HEX码发生器模块,可学习译码的实验。

★ 模块13:串行静态显示模块。7数码管串行静态显示模块,可用单片机控制串行显示的实验。

★ 模块14:HEX译码显示模块。6位16进制译码数码显示。适合于基于FPGA的CPU实验。

★ 模块15:4X4键盘和单脉冲8键键盘模块,学习用单片机对键盘扫描实验,或FPGA对单脉冲按键实验,完成消抖动实验。

★ 模块16 USB通信实验开发模块,可对PC机和FPGA通信。

★ 模块17继电器+CAN总线+RS485串口模块

★ 模块18 SRAM+EPROM实验模块

★ 模块19双串行存储器+逻辑笔设计模块

★ 模块20看门狗定时器+时钟日历模块

★ 模块21:4X4键盘,专门配套DDS使用。

★ 模块22 DDS模块。含isp单片机AT89S8253,MCS51兼容单片机,12KB isp可编程Flash ROM,2KB ispEEPROM,10万次烧写周期;2.7-5.5V工作电压;0-24MHz工作时钟;可编程看门狗;增强型SPI串口,9个中断源等;EP1C3T144 FPGA、EPCS1配置Flash、超高速DAC5651(上限180MHz)、260MHz超高速运放等。此模块可以DDS函数信号发生器主控模块,也可作为一个独立的自主设计模块,使用高速DAC和运放等器件完成各种不同自主创新型设计实验。

KX_DN5系统还包含如下工具性功能模块:

USB-Blaster编程器一个(可对FPGA进行编程和JTAG调试)。

ByteBlasterMV编程器一个(可对isp单片机编程)。

嵌入式逻辑分析仪。可利用基于QuartusII的嵌入式逻辑分析仪SignalTapII对实验模块进行实时测试。

可配置型全数字DDS函数信号发生器。

KX_DN5主系统配置:

包含十分主要的功能,如频率、占空比、脉宽测试、计数、各类信号发生、任意信号发生、扫频、各种调制信号发生等。具体功能和指标可参考以上的“二、康芯DDS函数信号发生器”KX-DDS6M函数信号发生器。

5功能智能逻辑笔:可显示高电平、低电平、中电平、高阻态、脉冲信号。注意有“高阻态”测试功能。

独立的标准时钟频率20个。20MHZ-0.5HZ。

电源有自动保护的+5V,+12V、-12V、、+3.3V、2.5V+、1.2V
