EDA/SOPC实验开发系统(新)

产品编号:23177-494

产品型号:GW48-PK3+

市场价格:6700元/套

批发价格:0元/套

更新时间:2010.08.16

浏览次数:

详细信息

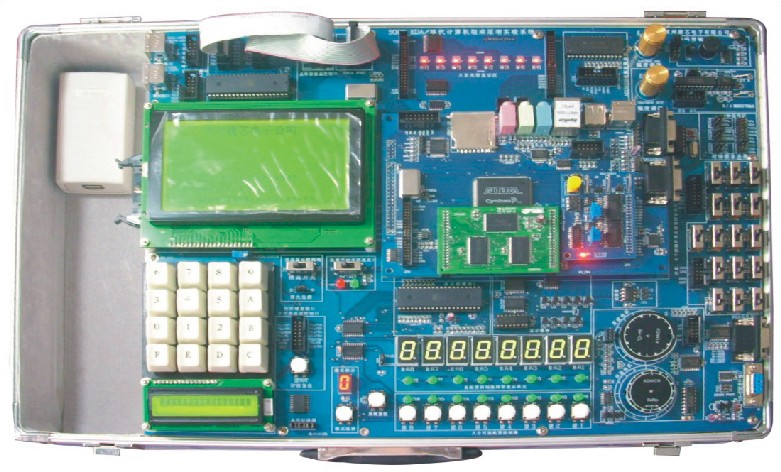

GW48-PK3+(可完成EDA/SOPC实验)

系统配置:

★ 下载模块:

◆USB-Blaster JTAG编程下载器,

◆ByteBlasterMV编程下载器,能对不同公司的FPGA/CPLD和51单片机在线编程;

★   电源模块:

◆内置电源,含标准+/-12V、5V、3.3V、2.5V,1.5V混合工作电压功率输出电路模块;

◆过载保护开关电源;

★  显示、接口模块:

◆LED、数码管、扬声器;

◆10键,可输入最高达32位二进制数;

◆含12个可重配置实验电平开关;

◆含扫描的智能译码电路模块,直通非译码、BCD译码、16进制译码;

◆240*128点阵和16*2字符双液晶模块;

◆含标准计算机4*4矩阵键盘;

◆步进电机,能进行步进细分控制实验;

◆直流电机,含闭环转速控制系统,光电脉冲计数,提供光电脉冲硬件消抖动设计;

◆完成图象或文字显示功能的VGA接口;

◆标准PS/2鼠标接口和PS/2键盘接口各1个;

◆RS232串行接口(有演示实例可证实此功能);

◆isp单片机接口及其与CPLD/FPGA至PC机双向通信接口模块;

★     数模器件及存储器模块

◆含A/D和D/A器件及其接口;

◆含D/A与LM311构成的FPGA可控A/D设计项目模块;

◆供DDS函数发生器用的幅度、偏移调谐模块;

★ 扩展模块:

◆兼容模拟EDA器件含ispPAC器件适配板,可以完成模拟EDA实验开发方面的项目;

◆外扩展IO口模块;

◆CPLD/FPGA万能接口模块;

★ 单片机模块:

◆高性能isp单片机AT89S8253,兼容MCS-51单片机;

★ 时钟源模块:

◆含4组20MHz至1Hz标准频率宽频信号源;

★ 其它附件:

◆电源线、UART通信电缆、在系统下载电缆、扩展口连接线。

★ 硬件资源:

◆Cyclone FPGA 1C12Q240,64万门

◆8MFLASH和1M的SRAM;

◆用于FPGA掉电保护配置器件4M Flash,

10万次重复编程次数,且可兼作软核嵌入式系统数据存储器;

★ 接口资源:

◆JTAG、AS下载口;

◆USB接口;

◆PS/2键盘、PS/2鼠标接口;

◆全彩色VGA控制模块与接口一个,8色VGA口一个;

◆512KB SRAM之VGA显示缓存;

◆以太网口;

◆EPM3032A CPLD;

◆RS232串口1个;

◆SD卡接口,可接1-2GB Flash;

◆20MHz时钟源(可倍频到300MHz)1个;

◆语音采样口;

◆立体声输出口;

◆MIC模拟输入口;

◆高速时钟口一个;

◆IO扩展口

◆8051 IP 核接口;

◆超高速双通道DAC及ADC板接口;

适配板型号GW_ADDA:

★ 硬件资源:

◆180MHz转换时钟率双路超高速10位DAC

◆50MHz单通道超高速8位ADC;

◆300MHz超高速单运放2个;

◆专用时钟输入口;
