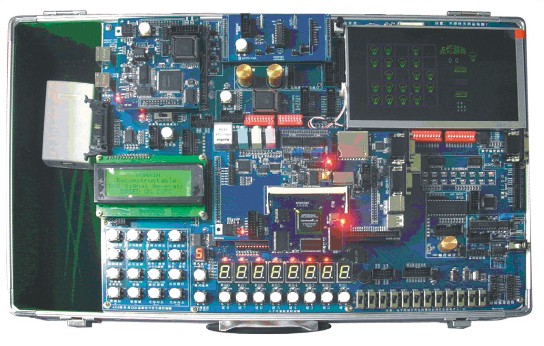

系统配置:

★ 下载模块：

◆USB-Blaster JTAG编程下载器，

◆ByteBlasterMV编程下载器,能对不同公司的FPGA/CPLD和51单片机在线编程;

★   电源模块：

◆内置电源，含标准+/-12V、5V、3.3V、2.5V，1.5V混合工作电压功率输出电路模块；

◆过载保护开关电源；

★  显示、接口模块：

◆LED、数码管、扬声器；

◆10键，可输入最高达32位二进制数；

◆含12个可重配置实验电平开关；3个其他用途键；

◆含扫描的智能译码电路模块，直通非译码、BCD译码、16进制译码；

◆7寸800X480数字TFT彩色液晶屏；

◆20X4字符液晶,4*4矩阵键盘；

◆步进电机，能进行步进细分控制实验；

◆直流电机，含闭环转速控制系统，光电脉冲计数，提供光电脉冲硬件消抖动设计；

◆数字温度测控模块；

◆完成图象或文字显示功能的VGA接口；

◆标准PS/2鼠标接口和PS/2键盘接口各1个；

◆RS232串行接口（有演示实例可证实此功能）；

◆isp单片机接口及其与CPLD/FPGA至PC机双向通信接口模块；

◆CPLD3032接口模块；

★     数模器件及存储器模块

◆含A/D和D/A器件及其接口；

◆含D/A与LM311构成的FPGA可控A/D设计项目模块；

◆供DDS函数发生器用的幅度、偏移调谐模块；

◆含有源滤波电路，供波形发生器的设计之用；

★ 扩展模块：

◆兼容模拟EDA器件含ispPAC器件适配板，可以完成模拟EDA实验开发方面的项目；

◆可增加DDS函数发生器接口；

◆外扩展IO口模块；

◆CPLD/FPGA万能接口模块；

★ 单片机模块：

◆高性能isp单片机AT89S8253，兼容MCS-51单片机;

★ 时钟源模块：

◆含4组20MHz至1Hz标准频率宽频信号源；

★ 其它附件：

◆电源线、UART通信电缆、在系统下载电缆、扩展口连接线。
