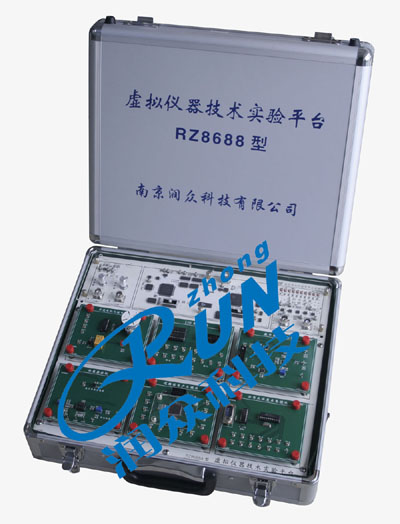

虚拟仪器实验平台

                       RZ8688A型

    基于LABVIEW的数据采集与处理系统是以计算机、数据采集卡和LABVIEW软件为核心，通过软件将计算机硬件资源与控制对象有机地融合为一体，能够把计算机强大的计算处理能力和仪器硬件的测量、控制能力结合在一起。

提高实验教学内容的先进性是帮助学生学习前沿科学知识的重要手段，一直以来，由于供学生使用的实验仪器相对落后，而先进的仪器价格又过于昂贵，阻碍了学生探索和认识世界的进程。基于LABVIEW的数据采集处理系统的出现有效地解决上述问题，学校在不增加或增加少量开支的基础上使实验仪器在精确性、灵活性、工程实用性、可测范围等方面有一个大的飞跃。

RZ8688基于LABVIEW的数据采理处理平台是我公司为学校满足上述要求新近研制的，平台自带虚拟信号源、示波器、逻辑分折仪、频谱仪、数字量输入输出模块，能完成基于LABVIEW软件的虚拟仪器仪表开发、设计、实现及基于各种传感器信号采集处理的测控类实验。是一款能满足学校开设虚拟仪器技术及电子测量技术实验课和学生掌握先进测控技术的实验设备。

一．特点：

1、采用主板加模块结构，主板内置高速数据采集卡，能完成虚拟信号源、虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、数字量输入输出等相关实验。实验系统结构合理，扩展性强，特别适合学生实验；

2、模块种类齐全，且可根据学校需要定制或升级模块。基于LABVIEW软件、数据采集卡、扩展模块，可以完成仪器仪表设计、工程测控系统设计、数字信号处理系统设计等系统性实验；

3、  实验类型丰富：有LABVIEW和其它软件调用与混合编程类实验；有虚拟仪器仪表与测控例程演示验证实验；有实际仪器仪表设计开发性实验；

4、提供方便学生基于LabVIEW软件进行二次开发（设计仪器仪表）的各种VI函数，确保学生能开发真实的虚拟仪器仪表和测控系统，这对学生能力的煅炼非常有帮助；

·USB调用的VI函数；

·模拟量输入VI函数；

·模拟量输出VI函数；

·开关量输入的VI函数；

·开关量输出的VI函数；

二．组成

1.软件系统：LABVIEW、Multisim、MATLAB等

2.硬件系统：PC机；RZ8688虚拟仪器实验箱

三．参数

1.两路虚拟任意波形信号发生器，输出频率可编程，电压幅度可调；

通道数：2路

分辨率：12 bits

电压范围：-5~5V

频率步长：1HZ

波形：任意信号

输出频率：>1MHZ

2.双踪存贮示波器，多种同步方式，存贮深度可编程；

通道数：2路

采样率：20MS/s

分辨率：12位

电压范围：-10~+10V

存贮深度：64K

模拟带宽：>500KHZ

3.双通道频谱分折仪；

4.八通道逻辑分折仪，多种同步方式，存贮深度可编程；

8路输入

分 率：25nS

存贮深度：64KHZ

5、数字IO口

通道数：8路IO

输入电平：TTL

输出电平：TTL

电流驱动：20mA/通道

四．实验内容

（一）、LABVEW基本原理实验

1、LABVIEW软件基本编程实验

2、LABVIEW的DLL与API调用

3、LABVIEW的CIN节点调用

4、LabVIEW的ActiveX实验

5、LabVIEW与Matlab混合编程

（二）、基于LABVIEW的设计性实验

6、LED显示控制实验

7、开关量信号的输出控制和检测实验

8、开关量信号的输入控制和检测实验

9、步进电机转速的控制

10、数字电压表设计实验

11、数字温度计设计测量实验

12、基于PC串口的分布式数据采集系统设计实验

13、虚拟示波器测试与设计实验

14、虚拟频谱分析仪测试与设计实验

15、可编程逻辑信号产生与测试实验

16、虚拟逻辑分析仪测试与设计实验

17、虚拟信号产生器测试与设计实验

18、基于LABVIEW的实际测控系统设计实验（输入信号可以是各种传感器信号）

19、基于LABVIEW的FIR滤波器测试与设计实验

（三）、开发类实验

20、基于LABVIEW和USB输入输出VI的USB数据传输实验

21、基于LABVIEW和DA输出VI的虚拟信号源开发实验

22、基于LABVIEW和AD输入VI的示波器开发实验

23、基于LABVIEW和AD输入VI的频谱仪开发实验

24、基于LABVIEW和AD输入VI的电压表开发实验

25、基于LABVIEW和AD输入VI的电子称开发实验

26、基于LABVIEW和AD输入VI的语音频谱分折实验；

27、基于LABVIEW的开关量输入VI的逻辑分析仪开发实验；

28、基于LABVIEW的开关量输出VI的步进电机控制实验

29、基于LABVIEW的开关量输出VI的继电器控制实验

五．仪器配置

六．标配模块
