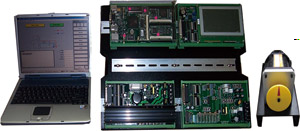

HGSY-D 便携式电力电子技术实验装置
网络式FPGA界面模块
采用 MACHZ 100MHz 的 586 CPU PS 芯片
1 只 Xilinx XC2V250-4FG456C 250K 容量 FPGA 特超大型可程序逻辑闸,提供具备DSP功能芯片(标准的SODIMM-144规格并可置换更大容量)
1 只 Xilinx XC05 5K 容量 FPGA 可程序逻辑闸,提供可规划电力电子接口电路
32M SDRAM(标准的SODIMM-144规格并可置换更大容量)
8 MB DOC(Disk-On-Chip)硬盘
12 Bits 8频道ADC 输入接口,转换时间为1.6us(标准的SODIMM-144规格并可置换)
12 Bits 4频道DAC 输出接口,输出稳定时间10us(标准的SODIMM-144规格并可置换)
2组25PIN输出界面模块
LCD 液晶屏幕接口模块
240*128 分辨率LCD显示
显示范围110*60㎜
提供4频道以上数字式可设定示波器实时显示功能
提供8频道以上 3 M数字式可设定逻辑分析仪显示功能
Ethernet 网络接口,提供TCP/IP设定功能
三相变频驱动模块
使用IPM IGBT模块驱动电路
IGBT额定为600V, 20A以上
采用0.05Ω、 20W、 1%精密电阻作3相电流量测
俱过电压,过电流保护
配合网络式FPGA控制界面模块使用
交流伺服马达(三相电源)
国外原装进口
额定输出 750 W
额定扭力 10.1 ㎏-c㎡
最大扭力 30.3 ㎏-c㎡
额定转速 3000 RPM
最高转速 4000 RPM
连续电流 2.4A
最大电流 7.2A
转子惯量 1.9 ㎏-c㎡
光学编码器直接联结马达,精度为 1000P/R
提供霍耳组件输出信号
模块式马达固定底座
直流转换与单相变频模块
4组独立MOST驱动电路,由开关选择使用
MOSFET额定为100V、5A以上
电阻、电容、电感及变压器选择开关
俱过电压,过电流保护
配合网络式FPGA控制界面模块使用
交流变压器
输入电压220V
输出电压60V
输出电流0~4A
实验项目
1、直流电源转换实验
实验1:Buck转换电路
实验2:Boost转换电路
实验3:Buck-Boost转换电路
实验4:Cuk转换电路
实验5:返驰式电源供应器
实验6:顺向式电源供应器
实验7:双端顺向电源供应器
实验8:推挽式电源供应器
实验9:全桥式电源供应器
2、直流变交流转换实验
实验1:PWM波形产生实验
实验2:PWM驱动控制实验
实验3:半桥式变频转换电路
实验4:全桥式变频转换电路
实验5:方波式变频转换电路
实验6:弦波式变频转换电路
实验7:共振式变频转换电路
3、三相交流马达控制实验:(必须搭配交流伺服马达)
实验1. 开回路的电压控制(变频器模式)
实验2. 开回路的定位控制(步进马达模式)
实验3. 闭回路的扭力控制
实验4. 闭回路的速度控制
实验5. 闭回路的位置控制
实验6. 加减速和前馈补偿
实验7. 可程序的位置控制
