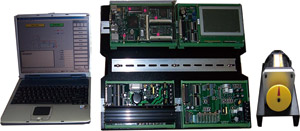

便携型自动控制技术实验装置直流无刷)电机自动控制实验装置
设备采用国际最新的电力电子实验技术,控制部分为独立开发的FPGA电力电子控制芯片取代传统的电子零件控制方式, 以 MatlLab为主要的实验环境,直接取代示波器。将以往的庞大的 实验室变得更精致便携,控制效率大大提高,在满足传统教学需 要的同时,直接面向电力电子芯片的开发研究。进而,适应现代 电力电子相关产品的开发设计。
FPGA控制模块
采用 100 万容量 FPGA 可程序逻辑闸(插卡式并可任意更换不同容量),并提供具备 DSP 控制功能。
TI- MSP430 省电型 16 位微控器。
与 PC 联机采用 USB 2.0 传输,可任意设定控制参数作实时控制。
12 Bits 2 频道 ADC 输入接口。
12 Bits 2 频道 DAC 输出接口。
128K RAM 与 512K Flash ROM 内存。
26PIN 输出界面,提供交流伺服马达控制接口。
四位数 LED 七段显示功能控制。
4*4 矩阵键盘输入控制。
16点 I/O 由 LED 显示,并提供输出接点。
光纤输出端口与光纤输入端口。
三相变频驱动模块
使用IPM IGBT模块驱动电路
IGBT额定为600V, 20A以上
采用0.05Ω、 20W、 1%精密电阻作3相电流量测
俱过电压,过电流保护
配合光纤网络通讯FPGA控制模块使用
交流伺服马达(三相电源)
国外原装进口
额定输出 750 W
额定扭力 10.1 ㎏-c㎡
最大扭力 30.3 ㎏-c㎡
额定转速 3000 RPM
最高转速 4000 RPM
连续电流 2.4A
最大电流 7.2A
转子惯量 1.9 ㎏-c㎡
光学编码器直接联结马达,精度为 1000P/R
提供霍耳组件输出信号
模块式马达固定底座
交流变压器
输入电压220V 输出电压60V |
输出电流0~
交流伺服电机控制教学实验软件如下: 1、开回路的电压控制实验 1)三相电压控制观测 2)PWM电压命令观测 3)PWM逻辑信号观测 4)电流回授波形观测 5)磁场相位信号观测 6)速度与转角信号观测 2、开回路的定位控制实验 3、闭回路的扭力控制实验 4、闭回路的速度控制实验 5、闭回路的位置控制实验 6、加减速和前馈补偿实验 7、可程序的位置控制实验
|
