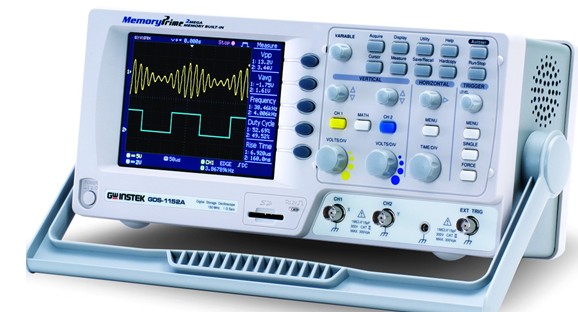

150MHz 数字示波器GDS-1152A
GDS-1152A数字示波器的详细介绍
GDS-1152A数字示波器：
5.6”高解析的彩色无亮点的TFT显示器, USB/ SD记忆卡的支援, 友善的操作人机介面...更重要的是GDS-1000A全系列均提供终身保固计划!! 这所有的一切GW Instek只为了让追求卓越的您能够在花费最小测试成本下取得最大的利益, 并让您在工作上大显身手.
5.6”高解析的彩色无亮点的TFT显示器, USB/ SD记忆卡的支援, 友善的操作人机介面...更重要的是GDS-1000A全系列均提供终身保固计划!! 这所有的一切GW Instek只为了让追求卓越的您能够在花费最小测试成本下取得最大的利益, 并让您在工作上大显身手.
| 特点 |
|
| 规格 |
|
垂直系统 | |
| 通道数 | 2 |
| 带宽 | DC ~ 150MHz (-3dB) |
| 上升时间 | <约2.3ns |
| 灵敏度 | 2mV/div ~ 10V/div (1-2-5 步进) |
| 精确度 |
±(3% x |读出数值|+0.1 div + 1mV) |
| 输入耦合 | AC, DC & 接地 |
| 输入阻抗 |
1MΩ±2%, ~15pF |
| 极性 | 正向 ，反向 |
| 最大输入 |
300V (DC+AC peak), CATII |
| 波形信号处理 | + , - , x, FFT, FFTrms |
| 偏移范围 |
2mV/div ~ 50mV/div : ±0.4V 100mV/div ~ 500mV/div : ±4V 1V/div ~ 5V/div : ±40V 10V/div : ±300V |
| 带宽限制 | 20MHz (-3dB) |
|
触发系统 | |
| 触发源 | CH1 , CH2 , 电源线, 外部触发 |
| 触发模式 |
自动, 普通, 单次, TV, 边沿, 脉冲宽度 |
| 触发耦合 | AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 |
| 灵敏度 | DC ~ 25MHz : 约 0.5div 或 5mV |
|
外部触发 | |
| 范围 | ±15V |
| 灵敏度 | DC ~ 25MHz : ~ 50mV ; 25M ~ 150MHz : ~15mV |
| 输入阻抗 | 1MΩ±2% , ~ 15pF |
| 最大输入 | 300V (DC AC peak) , CATII |
|
水平系统 | |
| 扫瞄范围 | 1ns/div ~ 50s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 50s/div |
| 显示模式 | 主时基, 窗口, 窗口放大, 滚动, X-Y |
| 准确度误差 | ±0.01% |
| 前置触发 | 最大10 div |
| 后置触发 | 1000 div |
|
X-Y 模式 | |
| X-轴输入 | 通道 1 |
| Y-轴输入 |
通道 2 |
| 相位移 | ±3° 在 100kHz |
|
信号获取系统 | |
| 实时采样率 | 最大1GSa/s |
| 等效采样率 | 最大25GSa/s |
| 垂直分辨率 | 8位元 |
| 记录长度 | 最大2 Mega点 |
| 获取模式 |
采样, 峰值侦测, 平均 |
| 峰值测量 |
10ns (500ns/div ~ 10s/div) |
| 平均次数 |
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
游标及测量系统 | |
| 电压测量 | Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/Overshoot , Fall Preshoot/Overshoot |
| 时间测量 | 频率, 周期, 上升时间 ,下降时间, 正脉宽，负脉宽, 占空比 |
| 延迟测量 | 8种时间延迟量测 |
| 游标测量 | ΔV ΔT |
| 自动计数 |
分辨率: 6 位 |
|
控制面板功能 | |
| 自动设定 | 自动调整垂直系统，水平系统，触发电平 |
| 存储 | 高达15组测量条件 |
| 波形存储 |
15 组波形 |
|
显示系统 | |
| TFT LCD | 5.6 英吋 |
| 显示分辨率 |
234 x 320 点 |
| 显示格线 |
8 x 10 格 |
| 显示亮度 |
可调整 |
|
介面 | |
| USB 介面 | USB1.1 & 2.0 全速兼容 (不支援印表机和FLASH随身碟) |
| SD记忆卡插槽 | 图像 (BMP), 波形数据 (CSV), 和设置 (SET) |
|
电源 | |
| 线性电压范围 |
AC 100V ~ 240V , 48Hz ~ 63Hz , 自动选择 |
|
其他功能 | |
| 多国语言选单 | 有 |
| 即时帮助 | 有 |
|
附件 | |
| 用户手册 x 1 电源线 x 1 GTP-150A-2 探棒(10:1/1:1) x 2 | |
| 尺寸和重量 | |
| 310(W) x 142(H) x 140(D)mm 约 2.5kg | |
