频谱分析仪
产品编号：224929-217
产品型号：GSP-830E
市场价格：0元/套
批发价格：0元/套
更新时间：2010.08.23
浏览次数：

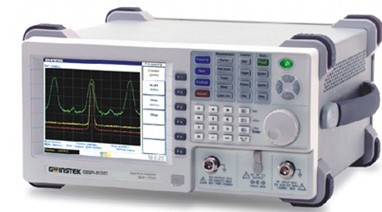

GSP-830E 频谱分析仪
固纬电子所推出的3GHz频谱分析仪GSP-830E是扫瞄式频谱分析仪中具有高性能、低准位、易于操作和便于携带等多项优点的分析仪器，能够在高频与通讯 应用上，提供学术研究、教育训练、电子组件设计与生产系统，以及自动化测试中最专业的有效解决方案
特点
1. 低底噪(-117dBm@1GHz, 3k RBW)
2. 自动测量功能
3. 顺序编程测量功能
4. ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能
5. 编辑限制线进行通过/失败测量
6. 10 组游标(包括△游标和峰值功能)
7. 分割视窗,允许独立的设置
8. USB/RS-232C/ 接口
9. 直接 VGA 输出
10. 6.4" TFT 彩色 LCD, 解析度: 640x480
11. 轻巧的体积 , 330(W) x 170(H) x 340(D) mm
12. 6公斤的极轻重量(不包含配件)
13. 选配信号追踪发生器
规格
|
频率 | |
|
频率范围 |
9kHz ~ 3GHz |
|
老化率 |
± 10ppm, 0~50°C, 5ppm/年 |
|
频宽范围 |
2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频 |
|
相位噪声 |
-80dBc/Hz @1GHz 20kHz offset 典型值 |
|
扫频时间范围 |
50ms ~ 25.6s |
|
解析度带宽 | |
|
解析度带宽 |
3kHz, 30kHz, 300kHz, 4MHz |
|
解析频宽精确度 |
15% |
|
视频频宽范围 |
10Hz ~ 1MHz 1-3 步进 |
|
幅度 | |
|
测量范围 |
-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm |
|
过载保护 |
Max. +30dBm, ±25VDC |
|
参考电平范围 |
-110dBm ~ +20dBm |
|
精确度 |
±1dB @100MHz |
|
频率平坦度 |
±1dB |
|
幅度线性度 |
±1dB over 70dB |
|
动态范围 | |
|
平均背景噪声 |
<-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm |
|
三阶交调失真 |
<-70dBc RF Input @-40dBm, Ref.Level @-30dBm |
|
协波失真 |
<-60dBc RF Input <-40dBm , Ref.Level @-30dBm |
|
非协波伪噪声 |
<-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm |
|
总体 | |
|
显示器 |
640 x 480 高分辨率 TFT 彩色 LCD |
|
分割视窗 |
动态视窗: 上, 下 或交替 (两个同时扫描视窗) |
|
游标 |
10 组峰值游标: 5 组△游标 |
|
轨迹侦测 |
3 个轨迹功能：峰值, 最大值保持, 冻结, 平均, 轨迹数学运算 |
|
功率测量 |
ACPR, OCBW, 信道功率, N dB 带宽和相位抖动 |
|
自动设定功能 |
自动侦测并显示 |
|
触发 |
条件: 视频, 外部 (正向, +5V TTL 外部信号) |
|
顺序编程测量 |
可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置. |
|
连接器 | |
|
射频输入 |
N 型母头, 50Ω 标准 |
|
外部参考 |
BNC 母头 |
|
时钟输入 |
1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz |
|
参考时钟输入 |
BNC 母头, 10MHz |
|
直流输入 |
插孔: 5.5mm, 12V |
|
直流输出 (for GAP-801) |
类型: SMB 公头, 最大输出 +9V/100mA. |
|
接口 | |
|
RS-232C |
Sub-D 9 针母头 |
|
USB |
USB Host/Device 全速 |
|
VGA 输出 |
前面板: 可插FLASH卡的A型插座 |
|
电源 |
|
|
|
AC 100 ~ 240V, 50/60Hz |
|
附件 | |
|
|
操作手册 x 1 |
|
尺寸和重量 | |
|
|
330(W) x 170(H) x 340(D) mm |
