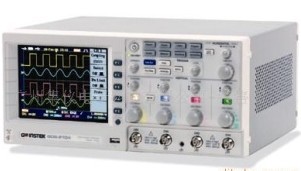

垂直系统 |
| 通道数 |
4 |
| 带宽 |
DC ~ 100MHz (-3dB) |
| 上升时间 |
约3.5ns |
| 灵敏度 |
2mV/div ~ 5V/div (1-2-5 步进) |
精确度
|
±(3% x |读出数值|+0.05 div x Volts/div+0.8mV) |
| 输入耦合 |
AC, DC & 接地 |
输入阻抗
|
1M±2%, ~16pF |
| 极性 |
正向，反向 |
最大输入
|
300V (DC+AC peak), CATII |
| 波形信号处理 |
+ , - , FFT |
偏移范围
|
2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V |
| 带宽限制 |
20MHz (-3dB) |
|
触发系统 |
| 触发类型 |
CH1 , CH2 , Line , EXT |
触发模式
|
自动电平, 自动, 普通, 单次, TV, 边沿, 脉冲宽度， 时间延迟, 事件延迟 |
| 触发耦合 |
AC , DC , 低频抑制 , 高频抑制 , 噪声抑制 |
| 触发灵敏度 |
DC ~ 25MHz : 约 0.5div 或 5mV
25MHz ~ 60MHz : 约 1div 或 10mV |
|
水平系统 |
| 扫描范围 |
1ns/div ~ 10s/div (1-2-5 步进); 滚动模式 : 250ms/div ~ 10s/div |
| 显示模式 |
主时基, 窗口, 窗口放大, 滚动, 扫描, X-Y |
| 准确度误差 |
±0.01% |
| 前置触发 |
最大20 div |
| 后置触发 |
1000 div |
|
X-Y 模式 |
| X-轴输入 |
通道 1 |
Y-轴输入
|
通道 2 |
| 相位移 |
±3° 在 100kHz |
|
信号获取系统
|
| 实时采样率 |
最大1GSa/s |
| 等效采样率 |
最大25GSa/s |
| 垂直分辨率 |
8 位 |
| 记录长度 |
最大25K 点 |
获取模式
|
采样, 峰值侦测, 平均 |
峰值测量
|
10ns |
平均次数
|
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
游标以及测量系统 |
| 电压测量 |
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot |
| 时间测量 |
频率, 周期, 上升时间, 下降, 正脉宽, 负脉宽, 占空比 |
延迟测量
|
8种延迟测量 |
| 游标测量 |
ΔV，ΔT |
自动计数
|
分辨率: 6 位
精确度: ±2%
信号源: 除视频触发模式下，所有可用触发源 |
|
控制面板功能
|
| 自动设动 |
自动调整垂直系统，水平系统，触发电平 |
| 存储 |
高达20组测量条件 |
波形存储
|
24 组参考波形 |
|
显示
|
| TFT LCD |
5.6 英寸 |
显示分辨率
|
234 x 320 点 |
显示格线
|
8 x 10 格 ; 8 x 12 格 (关闭菜单) |
显示亮度
|
可调节 |
|
介面
|
| Go/NoGo 输出 |
5V 最大/10mA TTL电平集电极开路 |
| RS-232 接口 |
DB 9-针 公头 DTE RS-232 接口 |
| GPIB 接口(选配) |
兼容IEEE 488.2标准 |
| USB |
USB Host/Device 2.0 全速 |
|
电源
|
线性电压范围
|
AC 100V ~ 240V , 48Hz ~ 63Hz , 自适应 |
电池(选配)
|
电池: 11.1V 锂电池包
充电时间 : 8 小时
使用时间: 3 小时 , 根据实际情况使用 |
|
其他功能
|
| 多国语言菜单 |
有 |
| 在线帮助 |
有 |
| 实时时钟 |
时间和日期, 提供存储的时间和日期 |
| 尺寸和重量 |
254D x 142H x 310W(mm)
约 4.3kg | |
