P0037 - Altera DE0 多媒体开发平台
产品编号：18715-872
产品型号：P0037 - Altera DE0
市场价格：790元/套
批发价格：0元/套
更新时间：2010.09.05
浏览次数：
1. 平台簡述

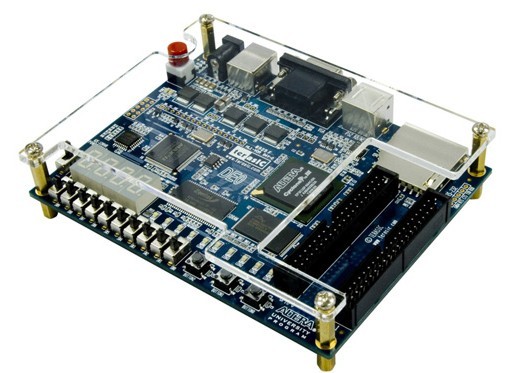

DE0 FPGA教育开发板是一套轻薄型的开发板，必要的开发工具、参考设计和相关配件均一应俱全，相当简单、容易上手，非常适合初学者用来学习FPGA逻辑设计与计算机架构。DE0搭载了Altera Cyclone III 系列中的EP3C16 FPGA，可提供15,408 LEs(逻辑单元)以及346 I/O，此外，DE0开发版还搭配了丰富的周边装置，可适用于大学或专科学校的教学课程，并足供开发复杂的数位系统。
2. 芯片配置
FPGA - Cyclone III 3C16 FPGA
15,408 LEs (逻辑单元)
内建56 个M9K 记忆体区块
504K RAM bits
内建56 个乘法器
4 PLLs
5 346 I/O 脚
6 FineLine BGA 484-pin package
3. 規格及組件配置
|
Feature |
Description |
|
内存 |
l SDRAM - One 8-Mbyte Single Data Rate Synchronous Dynamic RAM memory chip. l Flash memory – 4-Mbyte NOR Flash 记忆体 支援 Byte (8-bits) 以及 Word (16-bits) 模式 l SD card socket - 支援SPI 以及 SD 1-bit 两种SD Card 读取模式 |
|
I/O Interfaces |
l 内建 USB Blaster 电路 – 内建USB Blaster 使用于FPAG 程式下载或控制 使用 Altera EPM240 CPLD l Altera 序列配置器 - Altera EPCS4 序列EEPROM l 按钮与滑动开关 - 3 按钮、10 个滑动开关 l 人机介面General User Interfaces - 10 个绿色LEDs 、4 个七段显示器 、16x2 LCD Interface (Not include LCD module) 、Clock 输入 、50-MHz 振荡器 l VGA 输出 - 4-bit 电阻式 DAC (数位类比转换) 、15-pin D型接头 、最高可支援 1280x1024 每秒60幅 l 序列 ports - 一组 RS-232 讯号接脚 (不含 DB-9 连接器) 、一组 PS/2 port (若要同时接滑鼠与键盘可使用PS/2 Y Cable 来扩充) l 两组40-pin 扩充槽 - 72 个I/O 接脚以及8个电源与接地接脚、用于40-pin 扩充槽的排线可利用 IDE 硬碟专用的40-pin 排线 |
|
|
主板尺寸: 99.7 X 128.02 mm |
4. 各項資源
使用者手册
|
标题 |
日期 |
下载 |
|
DE0 User manual |
2009-11-06 |
参考设计
l 读取SD Card 内的FAT File System
l VGA Color Pattern
控制面板

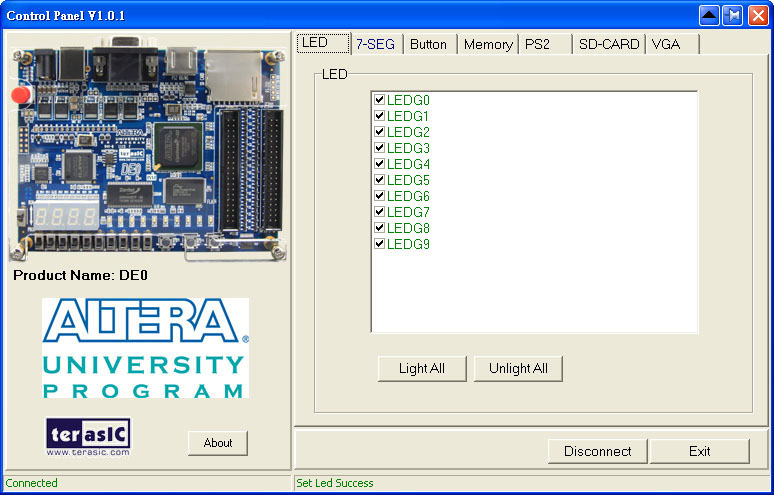

- DE0 Control Panel 可以让使用者直接从PC端控制DE0 主板上的各类元件。
