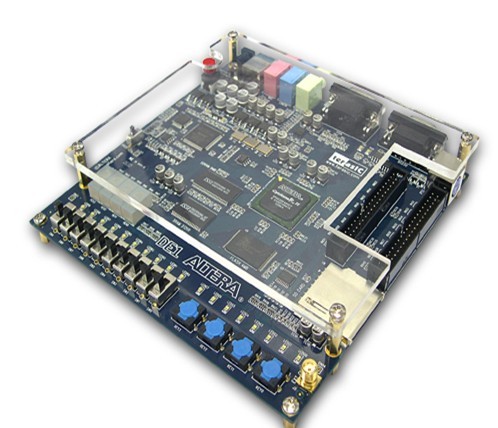

P0528 - Altera DE1 多媒体开发平台

产品编号：183036-813

产品型号：P0528 - Altera DE1

市场价格：1250元/套

批发价格：0元/套

更新时间：2010.09.05

浏览次数：

详细信息

P0528 - Altera DE1 多媒体开发平台

技術參數

1.      平台簡述

Altera DE1教育开发板的目的，是为多媒体、存储和网络等的先进设计，提供易于开发的理想工具。硬件和 CAD 工具上的先进技术，使设计者能在各种领域上使用。DE1提供了一应俱全的功能，十分适合用于各大专院校的课程教学，以及各种复杂数字系统设计项目的发展。 Altera 提供了一系列DE1板的课程教材，包括讲义、实验室练习和说明示范。 连结到 Altera DE1 网页



2.     芯片配置

Cyclone II 2C20 FPGA - 20,000 LEs (逻辑单元)



3.     規格及組件配置



Feature

Description

内存

l         SDRAM - 1个 8-Mbyte SDRAM

l                   Flash memory - 4-Mbyte Flash 内存

l                   SD card socket - 支持SPI 以及 SD 1-bit 两种SD Card 读取模式

I/O Interfaces
  • 内建 USB Blaster 电路
    • 内建USB Blaster 使用于FPAG 程序下载或控制
    • 支持 JTAG 与 AS 模式
  • Altera 序列配置器
    • Altera EPCS4 序列EEPROM
  • 按钮与滑动开关
    • 4个按钮
  • 滑动开关
    • 10 个滑动开关
  • 人机界面
    • 8 个绿色LEDs
    • 10 个红色LEDs
    • 4 个七段显示器
  • Clock 输入
    • 50MHz 振荡器
    • 24MHz 振荡器
    • 27MHz 振荡器
  • VGA 输出
    • 4-bit 电阻式 DAC (数字模拟转换)
  • Audio 输入与输出
    • 24-bit CD 质量的输入、输出与麦克风输入接头
  • 序列接头
    • 一组 RS-232 讯号接头
    • 一组 PS/2讯号接头
  • 两组40个接脚扩充槽
    • 72 个I/O 接脚以及8个电源与接地接脚
    • 用于40个接脚扩充槽的排线可利用 IDE 硬盘专用的40个接脚的排线







主板尺寸: 153*153 mm



4.     各項資源

全球使用者实例



     Altera DE1 教材

设计资源

DE1 CD-ROM 下载连结

http://www.terasic.com/downloads/cd-rom/de1/

包装内容

  • Altera DE1 CD-ROM - Version 0.5
  • Altera Quartus II DVD - Version 7.0
    (我们免费提供的软体会有使用上的一些限制，详情请参考ALTERA 网站)
  • 变压器 Adapter DC 7.5V/0.8A (美规插头)
  • 1 条USB Cable
  • 6 个脚套
  • 2 条 cable 线(一红一黑)
  • 2 个排针
