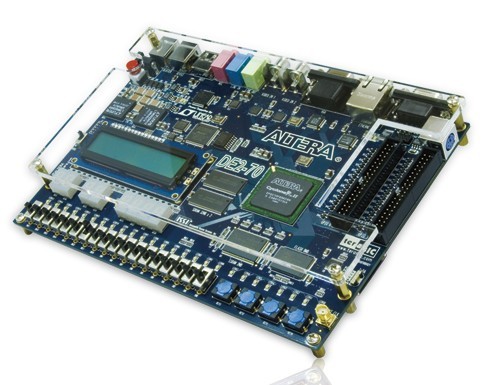

P0304 - Altera DE2-70 多媒体开发平台
产品编号：18381-896
产品型号：P0304 - Altera DE2-70
市场价格：3000元/套
批发价格：0元/套
更新时间：2010.09.05
浏览次数：
1. 平台簡述
Altera DE2-70 最新多媒体开发平台配备了数量高达70,000个逻辑单元的Altera Cyclone® II 2C70和更大容量的内存组件，并完全承袭了Altera DE2 多媒体平台丰富的多媒体、储存及网络等应用接口的优点。此开发平台提供多样的产品功能，不仅适用于大专院校实验室的教学研究与专题制作，也适合工业界做为 开发复杂数字系统的工具，Altera 更为此最新多媒体开发平台提供现成的实验课教材和各种说明范例。连结到 Altera DE2-70 网页
2. 芯片配置
Cyclone II 2C70 FPGA - 70,000 LEs (逻辑单元)
3. 規格及組件配置
|
Feature |
Description |
|
内存 |
l SDRAM - 2个 32-Mbyte SDRAM l SRAM - 1个 2-Mbyte SRAM l Flash memory - 8-Mbyte Flash 内存 l SD card socket - 支持SPI 以及 SD 1-bit 两种SD Card 读取模式 |
|
I/O Interfaces |
l 内建 USB Blaster 电路 o 内建USB Blaster 使用于FPAG 程序下载或控制 o 支持 JTAG 与 AS 模式 l Altera 序列配置器 o Altera EPCS16 序列EEPROM l 按钮与滑动开关 o 4个按钮 l 滑动开关 o 18 个滑动开关 l 人机界面 o 9 个绿色LEDs o 18 个红色LEDs o 8 个七段显示器 o 16 x 2 LCD 模块 l 传输接口 o 10/100MHz 以太网络控制器和接头 o IrDA 收发模块 o 1个SMA 接头 l USB界面 o USB主/从控制器 o Type A 和 Type B 的接头 l Clock 输入 o 50MHz 振荡器 o 28.63MHz 振荡器 l TV 输入 o 2 个 TV 讯号译码器 o 2 个 TV 输入讯号连接头 l VGA 输出 o 3个10-bit 高速 DAC (数字模拟转换) l Audio 输入与输出 o 24-bit CD 质量的输入、输出与麦克风输入接头 l 序列接头 o 一组 RS-232 讯号接头 o 一组 PS/2讯号接头 l 两组40个接脚扩充槽 o 72 个I/O 接脚以及8个电源与接地接脚 |
|
|
主板尺寸: 153*203 mm |
4. 各項資源
|
档案下载 |
|
|
DE2-70 CD-ROM 下载连结 http://www.terasic.com/downloads/cd-rom/de2-70/
|
|
设计资源
- DE2-70 控制面板工具程序
- DE2-70 影像工具程序
- 电视盒
- 电视盒Picture in Picture 子母画面
- USB Paintbrush 展示
- USB 装置功能展示
- 卡拉OK 机 功能展示
- 乙太网 络封包传递功能展示
- SD 卡音 乐播放程序功能产示
- 音乐合成器功能产示
- 音乐录制及播放功能
