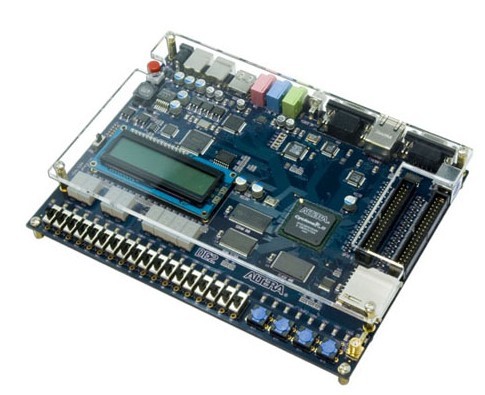

P0301 Altera DE2 多媒体开发平台
产品编号：185911-545
产品型号：P0301 Altera DE2
市场价格：2800元/套
批发价格：0元/套
更新时间：2010.09.05
浏览次数：
1. 平台簡述
l 全球 Altera 大学计划多媒体开发用板
l 全球超过百所名校使用 (麻省, 多伦多, 滑铁卢, 密西根安埃布尔, 上海交大, 等, 每校采购70-100套以上)
l 国外知名企业在线购买(Siemens、Nokia 、GE Research、Philips、Qualcomm、HP、LG)
l 提供各种工业界最高等级影音质量之多媒体应用设计范例(数字电视盒, SD 音 乐拨放器, 原代码)
l 受美国空军基地专家评鉴为有史以来质量最好, 文件及范例最完整之 FPGA 开发平台.
l 采用 Altera Cyclone II 2C35 FPGA with 35000 LEs
l 采用最高等级多媒体影音外围IC.
2. 芯片配置
FPGA - Cyclone II 2C35 FPGA
35,000 LEs (逻辑单元)
3. 規格及組件配置
|
Feature |
Description |
|
内存 |
l SD card socket - 支援SPI 以及 SD 1-bit 两种SD Card 读取模式 l SDRAM - 1个 8-Mbyte SDRAM l SRAM - 1个 512-Kbyte SRAM l Flash memory - 4-Mbyte Flash 内存 l SD card socket - 支持SPI 以及 SD 1-bit 两种SD Card 读取模式 |
|
I/O Interfaces |
· 内建 USB Blaster 电路 o 内建USB Blaster 使用于FPAG 程式下载或控制 o 支持 JTAG 与 AS 模式 · Altera 序列配置器 o Altera EPCS16 序列EEPROM · 按钮与滑动开关 o 4个按钮 · 滑动开关 o 18 个滑动开关 · 人机介面General User Interfaces o 9 个绿色LEDs o 18 个红色LEDs o 8 个七段显示器 o 16 x 2 LCD 模块 · 传输接口 o 10/100MHz 以太网络控制器和接头 o IrDA 收发模块 · USB界面 o USB主/从控制器 o Type A 和 Type B 的接头 · Clock 输入 o 50-MHz 振荡器 o 27-MHz 振荡器 · TV 输入 o 1 个 TV 讯号译码器 o 1 个 TV 输入讯号连接头 · VGA 输出 o 3个10-bit 高速 DAC (数字模拟转换) · Audio 输入与输出 o 24-bit CD 质量的输入、输出与麦克风输入接头 · 序列接头 o 一组 RS-232 讯号接脚 o 一组 PS/2 port · 两组40-pin 扩充槽 o 72 个I/O 接脚以及8个电源与接地接脚 |
