1. 平台簡述

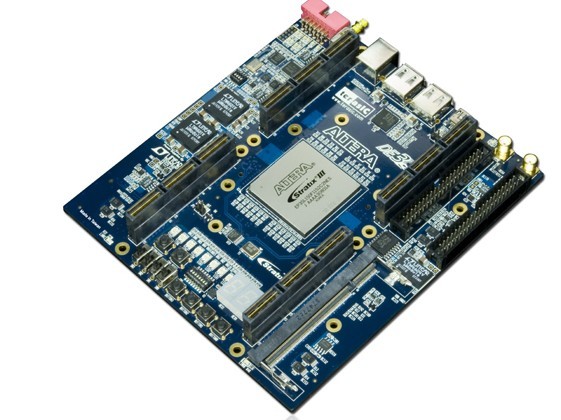

Altera DE3 开发教学板拥有世界上容量最大、效能最好的FPGA ─ Stratix III,提供工程师以及研究开发者进行开发研究。
从其最基本款的Stratix III 3SL150型号开始,DE3就是创造划时代可程序逻辑设计的绝佳平台,
它有别于世上其它的开发板系统,DE3可以藉由多片板子堆栈组成更多的等效闸数(Gate count)来提高效能。DE3系列中还有 DE3-340和 DE3-260两个型号,其内建了更多的乘法器(Multipliers),能够更有效满足DSP开发研究者的需求。
此外,不管哪个型号的DE3皆可堆栈在一起,并支持友晶科技所设计的各种接口子卡,例如,在环境受限时,它可垂直堆栈多达10块的DE3以节省空间;亦可水平扩充来增加高速接头以满足连接外部子卡的需要。
2. 芯片配置
Stratix III 150~340 – 142000~338000 邏輯單元
3. 規格及組件配置
DE3开发板拥有最强大的功能,让使用者可以轻松利用丰富的开发资源以及各种设计接口,其中,DE3尤其为针对高速讯号处理的应用以及复杂的算法设计计划提供了一个完美的平台。
l 内建 USB Blaster电路使用于FPGA 程序下载或控制
l 支持JTAG 下载模式
l DDR2 SO-DIMM 插槽
l 4个按钮
l 1个 8钮开关
l 4个指拨开关
l 8颗 RGB LED
l 2个七段显示器
l USB Host/Slave 控制器搭配一个mini-usb接头来提供 Host/Slave功能.另有两个Type A接头提供device功能
l SD Card 插槽
l 50Mhz 振荡器
l 1个SMA接头用来接收外部clock
l 1个SMA接头提供 PLL clock 输出
l 4个 公的 180-pin High Speed Terasic Connectors(HSTC)置于DE3上层
l 4个 母的 180-pin High Speed Terasic Connectors(HSTC)置于DE3背层
l 2个40-pin 扩充接头
效能
High Speed Samtec Cable: REF-136223-02 (QSH-090-01-F-D-A-K)
经过实际测试结果, 高速I/O传输速度可达1.2.5G bps.(Stratix III之最高极限)
组件配置
主板尺寸:159*140 mm
设计资源
l DE3 Control Panel
l USB device/host control demonstration
l SD Card access demonstration
l DDR2 SDRAM demonstration

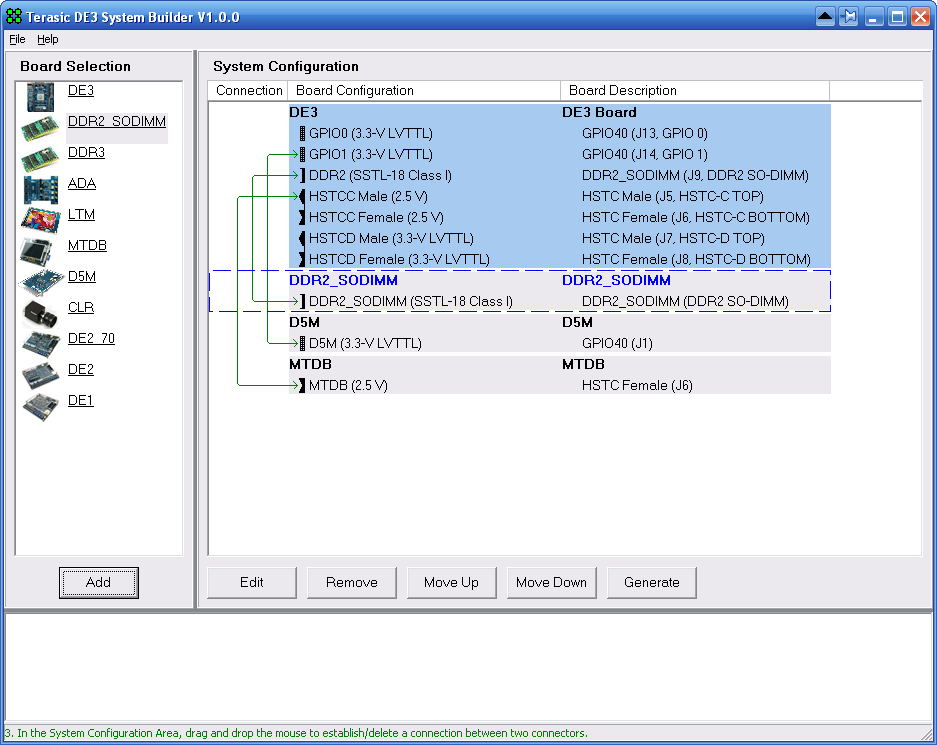

System Builder
DE3 System Builder是专门为DE3开发板所设计的一套强大软件工具,这套工具可以帮助使用者轻松建立符合DE3开发板的Quartus ii 项目。使用者只要专注于自己的逻辑设计,DE3 System Builer即会直接就DE3开发版产生相应的top-level design file、pin assignment以及I/O standard设定。
产生出来的Quartus II 项目档案包含以下数种 :
l Quartus II Project File(.qpf)
l Quartus II Setting File(.qsf)
l Top-Level Deign File (.v)
l Synopsis Design Constraints file (.sdc)
l Encrypted Power Configuration Controller (.v)
l Pin Assignment Document (.htm)
主控面板
DE3开发板还附上PC窗口接口的控制面板平台,让使用者可以透过PC操控DE3上的各个接口与组件。控制端的计算机主要透过DE3板上的USB接口来相互沟通,而这套工具亦可用来验证开发板上各个接口与组件是否运作正常。
Terasic DE3-HDMI 1080P Video Split Demonstration
说明:
一般在游戏机上玩双打游戏时,2个玩家通常需要分享一个屏幕,观看分割画面来进行游戏. 现在透过 Altera DE3 board搭配了HDMI 及DVI 子版,可以将 PS3 Full HD (HDMI) 的影像输入近DE3的FPGA,然后在FPGA内将画面作水平展延放大,并将画面左右均分且各自输出至DVI 及HDMI接口的屏幕上。如此便可让每个玩家各自享受一个独立的屏幕,且画质还是维持 Full HD 1080P的质量,再也毋需分割。
