CycloneIII高级实验开发平台(NEW)

产品编号:175329-480

产品型号:CycloneIII

市场价格:9000元/套

批发价格:0元/套

更新时间:2010.09.08

浏览次数:

详细信息

CycloneIII高级实验开发平台(NEW)

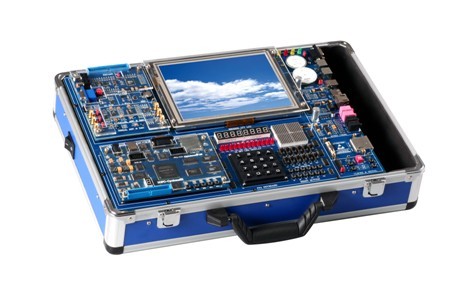

CycloneIII高级实验开发平台是一款基于Altera公司最新的CycloneIII 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+2块扩展板的灵活设计,并配备有20多种传感器和扩展模块供选择。

开发平台特性

GUI软件操作界面:

独家采用GUI人机操作界面,开机可显示温度、时间和设备信息等。整合开发平台上的硬件资源,点击子菜单中相关实验,液晶屏可与开发平台同步运行,提高学生动手兴趣和积极性,通过对设备各模块的检测和实验的演示,方便老师培训和设备检修。












GUI图像操作主界面               数字示波器实验界面












交通灯实验界面                   绘图及色彩填充界面

模块化的灵活设计:

开发平台采用系统底板+核心板+扩展板的设计方法,通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。

开发平台硬件资源

核心板硬件资源:

采用阻抗控制的 12 层 高精度PCB 板,确保板上信号频率至少 200MHz;

采用Cyclone III EP3C40F780C8(可选CycloneIII EP3C80、EP3C120,可选C7 C6速度等级);

配置器件EPCS16,结合千兆网络支持特有的远程系统升级功能(Remote Systemn Upgrade);

标配64M DDR2内存,最高运行频率166.667MHZ(选C6速度等级为200MHZ);

1MB(256K×32)SRAM ;

8MB NOR Flash ROM;

64MB NAND Flash ROM;

板载USB-Blaster Rev.C;

Mini USB2.0设备接口;

RS232标准串口;

高速SD卡接口;

板载50MHz系统时钟;

4个用户自定义LED;

4个用户自定义按键;

1个七段静态码管;

1个复位按键;

1个扩展接口;

AS编程接口和JTAG调试接口;

系统底板硬件资源:

支持CycloneII、CycloneIII系列核心板;

800×600超大分辨率真彩色液晶显示屏和4线电阻触摸屏;

1个4相步进电机;

1个速度可调、可测直流电机;

1个标准串行接口;

2个PS2接口;

1个USB Device设备接口;

1个USB Host主机接口;

1个以太网卡接口;

1个16×16点阵;

1个4×4键盘阵列;

8位动态七段码管显示;

12个用户自定义LED;

12个用户自定义开关输入;

12个用户自定义按键输入;

1个SD卡接口;

板载液晶驱动模块;

触摸屏控制器;

2个扩展接口;

1个数字时钟源,提供等多个时钟;

音频Codec:1个音源输入口,1个Mic输入口,1个音源输出口和1个耳机接口;

1个模拟信号源,提供频率、幅度可调的正弦波、方波、三角波和锯齿波

扩展接口板1硬件资源(标配):

10位双通道并行AD模块采样频率20MSPS;

10位双通道并行DA模块采样频率40MSPS;

12位高速串行DA模块采样频率30MSPS;

12位高速串行DA模块;

1个视频编、解码模块;

1个真彩VGA模块;

1个红外接收发送模块;

1个实时时钟RTC模块;

1个IICEEPROM模块;

1个数字温度传感器模块;

1个高速扩展模块;

6个高速信号测量通道

扩展接口板2硬件资源(选配):

序号

类别

扩展模块名称

序号

类别

扩展模块名称

序号

类别

扩展模块名称

1

新技术系列

高速AD/DA扩展模块

6

ZigBee

无线传感网络系列

人体感应传感器模块

12

ZigBee

无线传感网络系列

酒精传感器模块

2

CMOS图像采集套件

7

硅光电传感器模块

13

温度传感器模块

3

RFID无线射频模块

8

地磁场传感器模块

14

湿度传感器模块

4

MP3播放器扩展模块

9

压力传感器模块

15

超声波传感器模块

5

蓝牙通信扩展模块

10

光敏传感器模块

16

可燃气体传感器模块





11

色彩分辨传感器模块

17

磁感应传感器模块

示例实验

EDA实验与电子设计竞赛实验内容:


简单的QUARTUSII实例设计

基于VHDL格雷码编码器的设计

含异步清零和同步使能的加法计数器

八位七段数码管动态显示电路的设计

数控分频器的设计

图形和VHDL混合输入的电路设计

步长可变的加减计数器的设计

四位并行乘法器的设计

设计四位全加器

可控脉冲发生器的设计

基本触发器的设计

矩阵键盘显示电路的设计

16*16点阵显示实验

直流电机的测速实验

步进电机驱动控制

PS2接口键盘显示实验

VGA彩条信号发生器的设计

用VHDL设计七人表决器

用VHDL设计四人抢答器

正负脉宽调制信号发生器设计


NIOSII32位处理器示例实验


Hello实验

指拨开关、按键及LED实验

键盘扫描&8位7段显示实验

马达测速实验

定时器实验

串行端口通讯实验

SPI接口音频Codec实验

高速AD和高速DA实验

SRAM&DMA实验

Flash ROM操作实验

图形点阵液晶显示实验

USB通讯实验(含USB控制器)

以太网络通讯实验(含以太网控制器)

音频CODEC实验

PS2键盘实验

红外线通讯实验

wire数字温度计实验


DSP Builder  设计应用示例实验

从DSP Builder到HDL——基于DSP Builder的信号发生器

从DSP Builder到SOPC Builder——软件控制的Chirp信号发生器

IP核在DSP Builder下的使用——以FFT核为例

综合开发实验


SD卡读写实验

CF卡读写实验

设计直流电机闭环调速

简易数字示波器设计

简易频谱分析仪设计

USB接口文本阅读器的设计

视频采集显示设计

彩色液晶原理与绘图应用实验

基于MP3媒体播放器的设计(选配MP3扩展板)

基于RFID无线射频设计(选配RFID扩展板)

基于NIOSII计算器设计实验

基于NIOSII贪食蛇游戏设计实验




产品信息



设备名称

CycloneIII高级实验开发平台

型    号

HH-SOC-EP3C40

HH-SOC-EP3C80

HH-SOC-EP3C120

主 芯 片

EP3C40F780C8

EP3C80F780C8

EP3C120F780C8

价   格

9800

12800

15800

工作电压

~220v±10%,50Hz±1Hz

尺寸(mm)

410 x 260 x 80

重量(kg)

<4

附件清单

1

串口线                × 1

2

音频线           × 2

3

Mini USB连接线   × 1

4

USB连接线        × 1

5

开发DVD          × 1

6

2M网络连接线     × 1

7

实验指导书         × 3

7

电源连接线         × 1
