一、适合专业

适用于计算机专业和电类专业的本科、研究生，如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关专业。

二、概述

EDA/SOPC SYSTEM PLATFORM 实验开发系统是根据现代电子发展的方向，集EDA和SOPC系统开发为一体的综合性实验开发系统，除了满足高校专、本科生和研究生的SOPC教学实验开发之外，也是电子设计和电子项目开发的理想工具。整个开发系统由核心板、系统板和扩展板构成，根据用户不同的需求配置成不同的开发系统。

核心板自成小系统，只需外接5V直流电源即可以开发设计，主芯片可用Altera公司的Cyclone系列EP1C12、EP1C20、EP2C35等。不同的核心板上配置了不同开发需求的FLASH、SRAM、高速时钟和配置芯片以及JTAG、AS调试接口、电源管理、专用扩展接口等。同时核心板灵活的扩展方式，可以根据用户的不同开发项目很方便的扩展不同的外围接口。

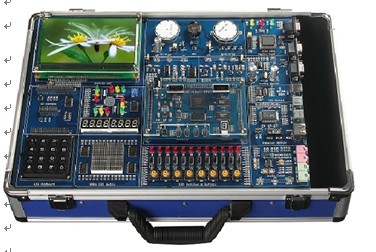

三、参考图片：

四、系统规格

Ø         核心板

n         采用多层板工艺精密设计，系统运行更加稳定、可靠。

n         主芯片采用Altera公司的Cyclone系列级FPGA EP2C35F484C8，门电路高达70万

n         FPGA配置芯片采用EPCS4，容量高达4M BIT，采用AS模式编程，擦写次数高达上万次。

n         核心板提供AS、JTAG两种编程模式以完成对FPGA和其配置芯片的SOPC设计程序的调试和固化。

n         标准配置ByteBlaster II电缆一根。

n         一路24M高速、稳定的时钟源。

n         一路系统复位电路。

n         系统电源管理模块能够提供+5V、+3.3V、+2.5V等多种不同电压的电源输出供系统使用。

n         提供两路SRAM，芯片采用IDT71V416-10P。容量高达256K*32BIT。

n         一路FLASH 芯片采用AM29L017D。容量高过2M*8BIT。

n         系统提供四位通用的复位按键和四位通用的发光管和一个静态七段码管显示。

n         提供三路高速扩展接口和一路电源输入接口。

Ø         系统板

n         128*240大屏LCD显示。用户可更换不同规格的LCD显示屏。

n         1个模块信号模块，可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。

n         1个数字时钟输出模块，可提供48M至1HZ的数字脉冲信号。

n         1个VGA接口。

n         2个串行接口。

n         1个Ethernet10M/100M高速接口，利用RTL8019芯片实现TCP/IP协议转换。

n         2个PS2接口，可以接键盘或鼠标。

n         1个I2C接口的E2PROM，型号为AT24C08N。

n         1个音频CODEC模块（立体声双通道输出）。

n         1个音频喇叭输出模块。

n         1个USB接口，利用PDIUSBD12芯片实现USB协议转换以及与其它设备的通信。

n         1个8位高速并行ADC接口模块，速度高达40 Msps。

n         1个8位高速并行DAC接口模块速度高达33 Msps。

n         1个串行A/D转换接口。

n         1个RTC实时时钟芯片，具有时钟掉电保护、电池在线式充电功能。

n         12个拨动开关和8个按键开关输入

n         16个发光LED显示。

n         1个八位七段码管显示模块。

n         16x16矩阵led点阵显示模块。

n         1个电压控制的直流电机和1个四相的步进电机模块。

n         1个交通灯模块。

n         1个数字温度传感和1个霍尔传感器模块。

n         两路高速扩展模块。

n         多路电源输出（均带过流、过压保护）。

示例实验

EDA/VHDL电路设计实验示例(部分)：

实验一   七人表决器

实验二     格雷码变换…

实验三     BCD码加法器

实验四     四人抢答器

实验五     四位并行乘法器

实验六     设计基本触发器

实验七     步长可变的加减计数器

实验八     可控脉冲发生器

实验九     正负脉宽数控调制信号发生器

实验十     序列检测器

实验十一   出租车计费器

实验十二   多功能数字钟

实验十三   音乐存储播放器

实验十四   数字秒表

实验十五   频率计

实验十六   交通灯控制器

实验十七   数码锁

实验十八   VGA彩条发生器和图象显示控制器设计

。。。。。。

NIOSII32位处理器示例实验

实验一    建立简单的NIOSII系统

实验二    建立一个带SRAM和JTAG UART的HELLO实验

实验三    PIO外部中断按键开关实验

实验四   开关信号的PIO输入/输出实验

实验五    键盘扫描与显示的设计

实验六    定时器实验

实验七    串口通信实验

实验八    高速AD/DA实验

实验九    基于IIC的 EEPROM读写实验

实验十    DMA传输实验

实验十一  SPI接口音频CODEC实验

实验十二  图形点阵液晶LCD显示控制设计

实验十三  USB的枚举实验

实验十四  PS/2键盘操作实验

实验十五  PS2鼠标操作实验

实验十六  RTC实时时钟设计

实验十七  以太网通迅实验

NIOSII综合实验：

基于SOPC技术的简易数字示波器设计实验

基于SOPC技术的电子文本阅读器设计实验（液晶终端显示）

基于SOPC技术的电机闭环调速实验（速度反馈与PID调节）

基于SOPC技术的时时FFT实验设计实验
