16位单片机创新实验室方案
产品编号：183437-909
产品型号：SP-16CE11A
市场价格：3200元/套
批发价格：0元/套
更新时间：2010.09.12
浏览次数：
|

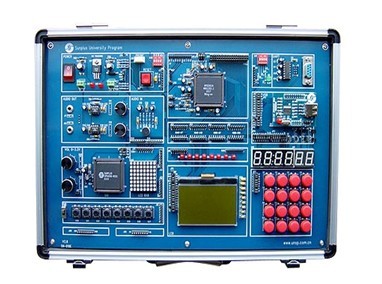

CPU：SPCE061A (SUNPLUS unSP),外部时钟为 32768Hz；Flash ROM：64Kbyte的 16bit Flash；RAM：4KByte的16bit SRAM；I/O：32位IO口；ADC：8路10位ADC. 最高转换速率为96KHz，留有外接AD参考电压接口；DAC：2路10位DAC,最高转换速率为100KHz；麦克风：1路MIC音频输入；2路音频输出，内置2个8Ω0.5W的外磁喇叭和两个耳机接孔；2个音量调节电位器调节旋钮；两个外部中断输入口；两个外部时钟源输入口；串行通讯接口（SIO）；PROBE接口；USB模块；128*64点阵LCD模块；SPR4096 4Mbit FLASH扩展存储器；8个LED指示灯；8*8双色LED点阵模块；6位8段LED数码管；1*8 按键；4*4键盘；串行异步通讯接口；27M 主频 RF模块接口；FPGA接口。 此实验箱用于学习SPCE061A的各项功能，配有6位8段LED数码管、4*4键盘、FLASH SPR4096 4Mbit的存储器扩展、串行异步通讯接口、8*8LED点阵、USB模组、128*64点阵的LCD、并配有射频RF模组接口、FPGA模组接口等。这些模块可以帮助用户很快的了解和学习的SPCE061A芯片，同时也可以使用户了解并掌握目前较通用的一些模块的使用。 | |||||
| 规格： | |||||
| 尺 寸：370mm*250mm*100mm | |||||
| 工作电压：AC 220V/50Hｚ | |||||
| 工作电流：< 2A | |||||
| 实验箱资源： | |||||
| （1）CPU：SPCE061A (SUNPLUS unSP),外部时钟为 32768Hz，内部倍频最高可至49MHz | |||||
| （2）Flash ROM：64Kbyte的 16bit Flash | |||||
| （3）RAM：4KByte的16bit SRAM | |||||
| （4）I/O：32位IO口 | |||||
| （5）ADC：8路10位ADC. 最高转换速率为96KHz。留有外接AD参考电压接口 | |||||
| （6）DAC：2路10位DAC,最高转换速率为100KHz | |||||
| （7）麦克风：1路MIC音频输入 | |||||
| （8）2路音频输出，内置2个8Ω0.5W的外磁喇叭和两个耳机接孔 | |||||
| （9）2个音量调节电位器调节旋钮 | |||||
| （10）两个外部中断输入口 | |||||
| （11）两个外部时钟源输入口 | |||||
| （12）串行通讯接口（SIO） | |||||
| （13）PROBE接口 | |||||
| （14）USB模块 | |||||
| （15）128*64点阵LCD模块 | |||||
| （16）SPR4096 4Mbit FLASH扩展存储器 | |||||
| （17）8个LED指示灯 | |||||
| （18）8*8双色LED点阵模块 | |||||
| （19）6位8段LED数码管 | |||||
| （20）1*8 按键 | |||||
| （21）4*4键盘 | |||||
| （22）串行异步通讯接口 | |||||
| （23）27M 主频 RF模块接口 | |||||
| （24）FPGA接口 | |||||
| 资料和技术支持： | |||||
| （1）提供CPU（SPCE061A）基础功能源代码及资料共23个 | |||||
| （2）提供综合应用功能源代码及资料9个 | |||||
| （3）提供语音功能源代码及资料共6个 | |||||
| （4）提供分立模块试验8个 | |||||
| （5）提供综合应用试验15个 | |||||
| （6）开发板电路原理图及PCB图 |
1、实验室配置列表
|
编号 |
名称 |
数量 |
小计（元） |
配套物品 |
|
1 |
16位单片机教学实验系统 |
1 |
|
16位单片机SPCE061A实验箱 |
|
2 |
仿真器 |
1 |
|
probe在线调试器 |
|
3 |
教材推荐 |
2 |
赠送 |
《凌阳16位单片机应用基础》--北航出版社 |
|
4 |
教材推荐 |
2 |
赠送 |
《凌阳单片机在大学生电子竞赛中的应用》--北航出版社 |
|
5 |
教材推荐 |
2 |
赠送 |
《凌阳单片机原理及其毕业设计精选》--科学出版社 |
|
6 |
16位单片机视频教程 |
2 |
赠送 |
《32位嵌入式光盘》 |
|
7 |
实训开发板 |
1 |
50 |
SPCE061A板（散件） |
|
8 |
创新套件 |
1 |
65 |
USB接口模组 |
|
10 |
创新套件 |
1 |
50 |
USB/UART转换接口模组 |
|
11 |
创新套件 |
1 |
85 |
SPLC501液晶模组 |
|
12 |
创新套件 |
1 |
160 |
以太网通讯模组 |
|
13 |
创新套件 |
1 |
75 |
超声波测距模组 |
|
14 |
创新套件 |
1 |
115 |
电机模组 |
|
17 |
创新套件 |
1 |
100 |
车体加控制板(越野) |
|
18 |
创新套件 |
1 |
70 |
车体加控制板(迷你) |
|
19 |
创新套件 |
1 |
200 |
语音控制小车 |
|
20 |
创新套件 |
1 |
45 |
传感器模组 |
|
21 |
创新套件 |
1 |
130 |
新版交通灯模组 |
|
22 |
创新套件 |
1 |
30 |
新版LED键盘板 |
|
25 |
创新套件 |
1 |
40 |
UART模组 |
|
26 |
创新套件 |
1 |
50 |
4*4键盘模组 |
|
27 |
创新套件 |
1 |
20 |
SD卡模组 |
|
29 |
创新套件 |
1 |
255 |
摄像头模组 |
|
30 |
创新套件 |
1 |
110 |
无线传输模组 |
|
31 |
创新套件 |
1 |
130 |
指南针模组 |
|
33 |
创新套件 |
1 |
150 |
红外测温模块 |
|
34 |
创新套件 |
1 |
160 |
数字电子钟开发套件 |
|
36 |
创新套件 |
1 |
210 |
语音识别机器人开发套件 |
|
38 |
创新套件 |
1 |
160 |
出租车计价器开发套件 |
|
39 |
创新套件 |
1 |
140 |
公交车报站器开发套件 |
|
40 |
创新套件 |
1 |
135 |
音乐播放器开发套件 |
|
45 |
创新套件 |
1 |
220 |
耳温枪设计开发套件 |
|
46 |
创新套件 |
1 |
180 |
语音遥控小车开发套件 |
|
49 |
创新套件 |
1 |
205 |
交通灯控制开发套件 |
|
50 |
创新套件 |
1 |
300 |
超声波倒车雷达开发套件 |
|
51 |
创新套件 |
1 |
260 |
无线语音传输系统 |
|
52 |
创新套件 |
1 |
185 |
打字游戏——打地鼠开发套件 |
|
53 |
创新套件 |
1 |
305 |
指南针开发套件 |
|
54 |
指导书 |
1 |
|
配套实验指导书 |
|
55 |
学习光盘 |
1 |
|
学习光盘 |
|
|
|
|
|
|
