ESDM-1型综合电子系统设计实验箱

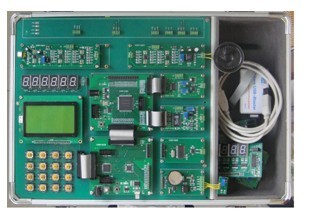

ESDM-1型综合电子系统设计实验箱由主板和14种功能模块组成。14种功能模块分MCU、FPGA、高速数模转换、高速模数转换、CAN现场总线接口、模拟电路、DDS信号产生、电机驱动、大容量存储器等多种类型，可提供电子系统设计所需要的基本模块。图1为实验箱实物图，图2为实验箱配套教材和使用手册。
ESDM-1型综合电子系统设计实验箱具有以下特点：
◆将最新的SOC单片机和FPGA有机结合，配以高性能的数字、模拟单元电路，为学生开展电子系统设计提供所需要的软硬件实验平台。实验设计从简单到复杂，从单门课程到多门课程知识点的融合。着力培养学生复杂电子系统的设计调试能力，为学生进一步深造或走上工作岗位打下良好基础。
◆具有极高的性价比。实验箱可用于电子信息类专业学生多种实践环节，如模拟电子技术大型实验（课程设计）、数字电子技术大型实验（课程设计）、电子技术综合提高型实验、单片机原理实验、电子设计竞赛赛前培训、学生课外电子科技创新、毕业设计等。表2所示为综合电子系统设计实验箱可开设的基本实验项目。
◆ 采用模块化设计。各模块大小尺寸标准化，升级方便；核心模块电路可重构，如MCU模块采用一片CPLD实现编码式键盘接口、地址译码等电路，内部逻辑可以根据需要在系统修改；可根据实验需要灵活选用模块。
◆ 与实验板配套的教学资料齐全，包括省重点建设教材、多媒体课件、实验箱使用说明书、模块原理图、实验项目程序源代码等相关资源。
表1 ESDM-1型实验箱模块一览表
|
型 号 |
名 称 |
主 要 配 置 |
|
ESDM-0001 |
箱 体 |
主板、LCD模块、键盘、LED显示电路、±5V、±15V线性稳压电源 |
|
ESDM-0101 |
MCU模块 |
SoC单片机C8051F360， CPLD芯片EMP3064TC44 |
|
ESDM-0202 |
LED显示模块 |
4位共阴LED数码管，时钟源 |
|
ESDM-0301 |
FPGA模块 |
EP2C5TC144，串行配置芯片EPCS4， JTAG和AS配置接口 |
|
ESDM-0401 |
8位高速A/D模块 |
30MHz 8位A/D转换器ADS930，信号调理电路 |
|
ESDM-0402 |
8位高速D/A模块 |
100 MHz 8位D/A转换器AD9708，单片集成低通滤波器、差分放大电路，反相放大器 |
|
ESDM-0501 |
CAN接口模块 |
SJA1000，CAN250 |
|
ESDM-0601 |
程控放大器和程控滤波器模块 |
MAX543，TLC14 |
|
ESDM-0602 |
音频放大滤波模块 |
拾音器、放大电路，4阶有源带通滤波器（300Hz~3.4kHz） |
|
ESDM-0603 |
音频滤波功放模块 |
4阶有源带通滤波器（300Hz~3.4kHz）、音频功放TPA701、8Ω0.5W喇叭 |
|
ESDM-0701 |
DDS模块 |
专用DDS芯片AD9850，单片集成低通滤波器，放大电路 |
|
ESDM-0801 |
步进电机驱动模块 |
L297，L298 |
|
ESDM-0901 |
串行A/D和D/A模块 |
16位A/D 转换器ADS1100，12位D/A转换器DAC7512 |
|
ESDM-0902 |
串行存储器和实时时钟模块 |
实时时钟M41T0，串行E2PROM 24C04，串行FlashROM M25P16 |
|
ESDM-1010 |
并行大容量SRAM |
IS61WV5128，74HC574，74HC573 |
|
附件1 |
5V开关电源 | |
|
附件2 |
RS232通信电缆 | |
|
附件3 |
Altera USB-Blaster下载电缆 | |
|
附件4 |
EC5仿真器 | |
表2 ESDM-1型综合电子系统设计实验箱可开设的基本实验项目
|
实 验 类 型 |
实 验 项 目 |
使 用 模 块 |
|
模拟电子系统 |
4阶有源滤波器设计（低通、高通、带通） |
ESDM-00602或ESDM0603 |
|
数字电子系统 |
4位数字频率计设计 |
ESDM0301，ESDM0202 |
|
4×4编码式键盘接口设计 |
ESDM0301，ESDM0202 | |
|
正弦信号发生器设计 |
ESDM0301，ESDM0402 | |
|
SOC单片机 电子系统 |
LED显示实验 |
ESDM0101 |
|
键盘LCD显示实验 |
ESDM0101 | |
|
C8051F360单片机A/D和D/A实验 |
ESDM0101 | |
|
串行FlashROM读写实验 |
ESDM0101， ESDM0201，ESDM0902 | |
|
可校时数字钟设计 |
ESDM0101， ESDM0201，ESDM0902 | |
|
串行A/D、D/A接口设计 |
ESDM0101， ESDM0201，ESDM0901 | |
|
步进电机控制系统设计 |
ESDM0101，ESDM0201，ESDM0801 | |
|
RS232串行通信实验 |
ESDM0101，ESDM0201 | |
|
CAN现场总线控制系统设计 |
ESDM0101，ESDM0201，ESDM0501 | |
|
DDS扫频信号源设计 |
ESDM0101，ESDM0201，ESDM0701 | |
|
综合电子系统 |
程控滤波器设计 |
ESDM0101，ESDM0201，ESDM0301，ESDM0601 |
|
程控放大器设计 |
ESDM0101，ESDM0201， ESDM0601 | |
|
数字化语言存储与回放系统 |
ESDM0101，ESDM0201， ESDM0602，ESDM0603 ESDM0902或ESDM1001 | |
|
高速数据采集系统 |
ESDM0101，ESDM0201，ESDM0301，ESDM0401 | |
|
DDS任意信号发生器 |
ESDM0101，ESDM0201，ESDM0301，ESDM0402 | |
|
基于NiosII的DDS信号发生器 |
ESDM0101，ESDM0301，ESDM0402 |
