FPGA开发板/单片机综合设计SOC系统开发板 KX-7C5Q

产品编号:192345-117

产品型号:KX-7C5Q

市场价格:0元/套

批发价格:0元/套

更新时间:2010.12.20

浏览次数:

详细信息

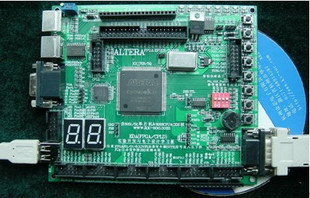

、KX_7C5Q型开发/学习板配置
  ☆Cyclone IIEP2C5Q208。增加了许多I/O(5064个D触发器、两个锁相环,约20万门、11万RAM bit)。
  ☆配置工业级全兼容8051核,实现SOC系统设计,CPU主频高达250MHz,速度是普通51单片机的20倍!可完成部分DSP处理,还配DDS函数信号发生器IP核(作开发工具或测试)。
  ☆3032 CPLD、EPCS Flash、4X4键盘、蜂鸣器、20MHz有源晶振荡、8键、8 LED、2个数码
管。

 JTAG、VGA、RS232口/线、双PS2口、USB电源口/线、混合电压源、USB线,光盘资料等。

 FPGA编程器。含多种类型液晶驱动口,可直接插入并驱动多种类型字符型液晶、点阵型液晶、或/和数字彩色液晶显示屏。
注1、KX_7C系列板貌似一块普通的FPGA开发板,然而它配有符合工业标准的嵌入CPU-51单片机核,因此可以实现以下部分展示的常
规FPGA板无法企及的强大功能!
注2、在前两届全国大学生电子设计竞赛中,共有近30所高校利用款KX_7C5TP板获得了全国一等、二等奖,或省一等奖的好成绩
二、康芯KX_7C家庭实验室系列电子系统开发与学习板用途与特点
◆ 面对招聘者、研究生导师,或面试教师,仅靠花哨的简历和高分成绩单是没有用的,只说曾学过什么也是没有用的,他们更关心的是您会干什么,作过什么;而这些经历能在多大程度上体现您的勤奋、睿智、投入和创造力!KX_7C完全有能力帮助您!
◆ KX_7C提供的大量自主创新演示项目于宽领域大深度启迪智慧。其中许多来自清华、杭州电子科大或桂林电子科大本科学生的创新设计。
◆ 系统适用于大学生数字电路实验、EDA实验、计算机组成实验、单片机实验、微机接口实验、电子系统设计综合实验等;
◆ 可用作全国大学生电子设计竞赛训练,或课外科技活动及现代电子系统应用开发与学习平台;
◆ 毕业设计和课程设计开发与应用平台、基于SOC片上系统的单片机核与FPGA软硬件联合开发,科研与高新电子产品开发等;
◆ 数字电子技术验证性实验与自主创新设计性实验,VHDL/Verilog硬件描述语言学习;研究生课题项目实现开发;
◆ EDA技术实验与设计,及基于此系统平台的通信、自动化控制、计算机组成及电子信息工程类实验;
◆ 利用提供的8051 CPU IP核实现8051单片机原理与应用技术学习,及其开发实验(含多则演示实例);
◆ 基于8088/8086 CPU、8255、8253、8250、8237 DMA、8259中断控制等IP核的微机原理的学习与实验,接口实验等(含多则演示实例);。
◆ 基于各类接口模块的综合实验与自主创新开发,

如:数字语言录放控制;超声波测距;数字温度测量;无线编码遥控;GPS应用;字符液晶显示控制;VGA显示控制游戏;点阵液晶显示控制;彩色液晶显示控制;RS232通信; ☆高速A/D,D/A应用;DDS函数信号发生器设计;高速数据采样与频谱分析;存储示波器设计;CPU创新设计;等精度频率计设计等等;DSP系统设计等等。
对于初学者,康芯推荐的参考书(图2)是科学出版社的《数字电子技术基础》、《EDA技术实用教程》、清华大学出版社的《单片机技术实用教程》。
