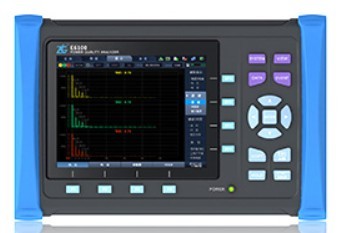

E6100便携式电能质量分析仪

产品编号：125237-538

产品型号：E6100

市场价格：0元/台

批发价格：0元/台

更新时间：2013.03.08

浏览次数：

详细信息
功能特点
轻巧灵便
  • 较在线式的电能质量分析仪，E6100便携式产品具有体积小，重量轻，方便工程人员携带，随时随地开展测量工作。
接线方便
  • 不需电网断电的情况下，可直接对待测线路进行接线操作。
多量程电流切换
  • 根据实际需求，可更换不同量程的电流钳，提高测量精度。
操作简洁
  • E6100界面操作简洁，既能一键快速切换系统设置、监视、统计、事件等主页面，又能快速切换到它们的子页面。
规格参数
测量项目
被测量 测量类型
电压有效值 电压
电流有效值 电流
频率偏差 频率
三相不平衡 电压、电流
电压波动 电压
闪变 电压
谐波、间谐波、高次谐波 电压、电流
功率 有功、无功、视在、功率因数
事件记录 瞬态脉冲、电压暂升、电压暂降、电压中断、冲击电流、频率异常
输入参数
测量线路 单相2线/单相3线/3相3线/3相4线制
测量线路基本频率 50Hz/60Hz
输入通道数 电压4、电流4
测量量程 电压测量量程：标称值：100V、230V、400V, 最大值1000V
电流测量量程：根据使用的电流钳而不同，电流钳输出为电压信号，最大电压：10Vpeak
环境安全参数
使用环境 0℃~+45℃，湿度90rh%以下
存储环境 -20℃~+50℃，湿度95rh%以下（不凝结）
电源输入电压 +100VAC ~ +240VAC
电磁兼容性 等级3：GB/T 17626.2-2006静电放电抗扰度
等级3：GB/T 17626.3-2006射频电磁场辐射抗扰度
等级3：GB/T 17626.4-2008电快速瞬变脉冲群抗扰度
等级3：GB/T 17626.5-2008 浪涌（冲击）抗扰度
等级3：GB/T 17626.8-2006工频磁场抗扰度
等级3：GB/T 17626.9-1998脉冲磁场抗扰度
等级3：GB/T 17626.12-1998振荡波抗扰度
环境可靠性
  • GB/T 2423.1-2008 低温
  • GB/T 2423.2-2008 高温
  • GB/T 2423.4-2008 交变湿热
  • GB/T 2423.5-1995 冲击
  • GB/T 2423.10-2008 振动
  • GB/T 2423.22-2002 温度变化
防尘性、防水性 IP20（GB 4208-93/IEC 529:1989）
安全性 500V/10M，2KV：GB/T 15479-1995
外部接口参数
以太网（10/100M） 1 HTTP服务器功能，远程操作应用功能，测量配置、系统参数配置等功能
IEC61850通讯规约上传数据功能
USB Device 1 上传电能质量数据
SD卡扩展存储 1 最大支持32G
电池 1 4500mAh镍氢电池
RS-232 1 上传电能质量数据
LCD 1 26万色8寸液晶屏，分辨率800*600
电压电流测量接口 8 被测试电压电流输入端口
频率
测量方式 由10个波形（50Hz时）算出的频率
显示方式 显示一个通道的频率值
测量量程/分辨率 50.0000Hz/0.0001Hz
测量带宽 42.5000~57.5000Hz
测量精度 ±0.001Hz
电压1/2有效值、电流1/2有效值
测量方式 每两个周波运算一次，每周波取1/2周波组成1个波形运算
采样频率 200K
测量量程/分辨率 120V/0.01、230V/0.01、400V/0.01，根据使用的电流钳而不同
测量精度 标称电压的0.1%
电压有效值
测量方式 由10个波形（50Hz时）运算
显示方式 每通道的电压有效值
采样频率 200K
测量量程/分辨率 120V/0.01、230V/0.01、400V/0.01
测量精度 标称电压的0.1%
电流有效值
测量方式 由10个波形（50Hz时）运算
显示方式 每通道的电流有效值
采样频率 200K
测量量程/分辨率 根据使用的电流钳而不同
测量精度 标称电压的0.1%
谐波电压、谐波电流
测量方式 符合IEC61000-4-7，分析窗口幅度10个周波
窗口点数 每10个周波共5120点
显示方式 柱状图、表格
采样频率 200KHz
测量次数 0次~50次
测量量程/分辨率 120V/0.01、230V/0.01、400V/0.01
测量精度 电压谐波大于1%标称值时：误差小于1%rdg
电压谐波小于1%标称值时：误差小于0.05%标称电压值
电流谐波大于3%标称值时：误差小于1% rdg
电流谐波小于3%标称值时：误差小于0.05%标称电压值
间谐波电压、间谐波电流
测量方式 符合IEC61000-4-7，分析窗口幅度10个周波
窗口点数 每10个周波共5120点
显示方式 表格
采样频率 200KHz
测量次数 1~16组
测量量程/分辨率 120V/0.01、230V/0.01、400V/0.01
测量精度 电压谐波大于1%标称值时：误差小于1%rdg
电压谐波小于1%标称值时：误差小于0.05%标称电压值
电流谐波大于3%标称值时：误差小于1% rdg
电流谐波小于3%标称值时：误差小于0.05%标称电压值
高次谐波电压、高次谐波电流
测量方式 符合IEC61000-4-7，分析窗口幅度10个周波
窗口点数 每10个周波共5120点
显示方式 表格
采样频率 200KHz
测量次数 1~35组
测量量程/分辨率 120V/0.01、230V/0.01、400V/0.01
测量精度 电压谐波大于1%标称值时：误差小于1%rdg
电压谐波小于1%标称值时：误差小于0.05%标称电压值
电流谐波大于3%标称值时：误差小于1% rdg
电流谐波小于3%标称值时：误差小于0.05%标称电压值
有功功率、无功功率、视在功率
测量方式 有功功率：每10个周波进行运算
视在功率：由电压电流的有效值来运算
无功功率：由视在功率、有功功率来计算
显示方式 实时数据显示
采样频率 200KHz
测量量程/分辨率 根据电压电流量程来确定
测量精度 ±0.5%rdg
功率因数
测量方式 由电压有效值、电流有效值、有功功率进行计算
显示方式 实时数据显示
采样频率 200KHz
测量量程/分辨率 -1.0000~1.0000
测量精度 ±1%rdg
电压不平衡度、电流不平衡度（负序、零序）
测量方式 3相3线或3相4线制时，使用三相的基波成分来计算
显示方式 电压不平衡
电流不平衡
采样频率 200KHz
测量量程 0.00%~100%
测量精度 电压不平衡度：±0.5%
电流不平衡度：±0.5%
电压波动
测量方式 半波方均值来计算
显示方式 波动趋势图、电压波动实时值
采样频率 200KHz
测量量程 0.00%~100%
测量精度 ±1%
IEC闪变
测量项目 短闪变（Pst）、长闪变（Plt）
测量方式 根据IEC61000-4-15连续测量10分钟的Pst，连续测量并计算2小时Plt
显示方式 闪变趋势图、Pst值、Plt值
测量量程 0~20
测量精度 ±5%
冲击电流
测量方式 电流的半波有效值超过设定值的正向冲击电流
显示方式 冲击电流波形、冲击电流最大值
测量精度 0.1%
电压暂升、电压暂降、短时中断
测量方式 暂升：电压半波有效值正方向超过设定值时，判定为暂升
暂降：电压半波有效值负方向超过设定值时，判定为暂降
短时中断：电压半波有效值负方向超过设定值时，判定为瞬间中断
显示方式 暂升、暂降、短时中断的波形持续时间、幅度等
测量精度 0.1%
