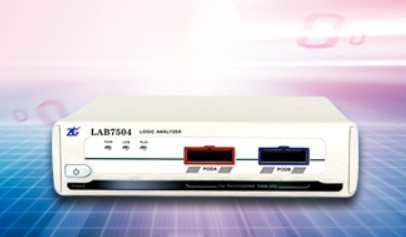

LAB7000系列高性能型逻辑分析仪 - 杭州航虹科教仪器设备有限公司-物联网-人工智能-国赛机器人-嵌入式-教学仪器-无人机-专业供应商

LAB7000系列逻辑分析仪实现了业界领先的高带宽、大容量的高速采集技术，采样率高达500MHz/全通道（1GHz/半通道），34个输入通道，通道容量最高达128Mbits，高达5G的高速定时采样，支持500Mbps 速率DDR采样；功能灵活强大，集逻辑分析仪、总线分析仪、协议分析仪、频率计、逻辑笔等多种测量开发仪器之大成于一身，适用于各种数字电路的开发、测量、分析和调试工作，还为方便某些特殊的用户提供定制插件服务，是电子研发、电子测量工程师、高校师生的科研开发和教学的得力助手。

进口精密测试夹

美国原装进口，专业品质。精密测试夹是一种由不锈钢压制而成带可伸缩“钳状”测试夹，并能够变化为各种尺寸和形状，能够连接测试密度非常高的芯片或者表面连接非常困难的芯片进行测试，并确保连接可以稳固可靠。扁形结构便于对芯片多个引脚同时进行测试的连接，易于使用。

硬件指标

信号采样频率：1GHz/半通道(max) 高速定时采样：5G Hz 最大状态时钟\最大数据率：250MHz\500Mbps 输入通道：34 每路存储深度高达128Mbits 输入阻抗：100KΩ（15pF）输入信号范围：-30～+30V	触发电压：-10V～+10V USB版本：USB2.0（高速）触发位置设置：支持（可以随意设置触发位置，以观察触发前数据）触发等级：256级逻辑笔功能：支持频率计功能：支持支持系统：Windows 2000，Windows XP，Vista，Windows 7

LAB7000系列高性能逻辑分析仪选型表

型号	LAB7504
输入通道	34
全通道采样	500MHz / 32CH / 64Mbits
半通道采样	1GHz / 16CH / 128Mbits
最大状态时钟/最大数据率	250MHz / 500Mbps
高速定时采样	5GHz / 32CH / 5Kbits
触发位置	开始 / 中间 / 结尾 / 用户定义
输入阻抗	100K
输入范围	-30V～+30V
支持信号类型	单端信号
频率计功能	支持
逻辑笔功能	支持
触发电平	-10V～+10V
触发等级	256级
触发方式	快速触发，可视触发，高级触发，插件触发，高速串行触发，流程图触发
分析功能	总线分析、协议分析、代码分析
数据记录模式	Timing、State、Timing-State
