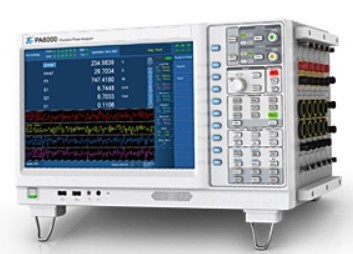

PA6000高精度功率分析仪可以广泛应用于节能和新能源领域，例如混合型电动汽车、电动汽车、电气化高速铁路、太阳能光伏逆变发电、风力发电、电机、变压器、燃料电池、节能灯、开关电源等功率设备的开发和性能评估。也适用于电网运行质量的监测及分析，提供电力运行中的谐波分析及功率质量分析。
| 输入参数 |
|
输入参数 |
参数描述 |
|
输入端子类型 |
电压 |
插入式安全端子（香蕉插座） |
|
电流 |
直接输入 |
插入式安全端子（香蕉插座） |
|
传感器输入 |
安全BNC端子 |
|
输入类型 |
电压 |
电阻分压 |
|
电流 |
分流器 |
|
测量量程 |
电压 |
300mV，1V，3V，10V，30V，100V，300V，1000V |
|
电流 |
直接输入 |
30mA，1A，3A，10A，15A，30A |
|
传感器输入 |
30mV，100mV，300mV，1V，3V，10V |
|
输入阻抗 |
电压 |
输入电阻：5MΩ，输入电容：5pF |
|
电流 |
直接输入 |
10mΩ+50nH |
|
传感器输入 |
输入电阻：1MΩ，输入电容：10pF |
|
瞬时最大允许输入值
（≤1S） |
电压 |
3KV的峰值 |
|
电流 |
直接输入 |
60A的峰值 |
|
传感器输入 |
峰值不超过量程的5倍 |
|
输入带宽 |
DC，0.1Hz~1MHz |
|
最大连续共模电压 |
1000VRMS |
|
线路滤波器 |
可选择OFF，1KHz，10KHz，100KHz |
|
频率滤波器 |
可选择OFF或者ON |
|
量程 |
可以单独设置每个输入单元的量程 |
|
自动量程 |
|
量程升档 |
U和I的测量值超过额定量程的110% |
|
峰值超过额定量程的330% |
|
量程降档 |
U和I的测量值低于额定量程的30% |
|
峰值低于下档量程的300% | | |
| 显示 |
|
显示参数 |
参数描述 |
|
显示器 |
12.1”彩色液晶显示器 |
|
分辨率 |
1280*800 像素 |
|
触摸屏 |
支持触摸屏操作 |
|
显示更新 |
与数据更新率相同 | |
| 常规特性 |
|
电源 |
220V/50Hz |
|
预热时间 |
≥30分钟 |
|
工作环境 |
全精度5℃至40℃，80% R.H.，无结水 |
|
存储温度 |
-20℃至50℃ |
|
通讯接口 |
GPIB、10/100Mbit LAN、USB2.0 High Speed Device复合设备、
USB2.0 High Speed Host支持U盘 |
|
安全 |
IEC 61010-1、EN 61010-1
测量CAT Ⅱ 600V，污染等级2 |
|
EMC |
IEC 61326 | |
| 精度 |
| PA6000的测量精度是在以下条件给出：【指标±(%读数+%量程)】 |
|
温度 |
23±5℃ |
|
湿度 |
30~70% R.H. |
|
输入信号 |
正弦波 |
|
共模电压 |
0V，预热后 |
|
输入信号频率范围 |
电流/电压 |
功率 |
|
DC |
0.05+0.05 |
0.05+0.10 |
|
0.1Hz-30Hz |
0.10+0.20 |
0.20+0.30 |
|
30Hz-45Hz |
0.03+0.05 |
0.05+0.05 |
|
45Hz-66kHz |
0.01+0.03 |
0.02+0.04 |
|
66Hz-1kHz |
0.03+0.05 |
0.05+0.03 |
|
1kHz -10kHz |
0.10+0.05 |
0.15+0.10 |
|
10kHz -50kHz |
0.30+0.10 |
0.30+0.20 |
|
50kHz -100kHz |
1.00+0.04 |
1.00+0.30 |
|
100kHz -500kHz |
5.00+1.00 |
5.00+2.00 | |
