产品特点
--高效双通道测试
双通道测试功能可同时完成驻波比测试及故障点定位，并同屏显
示测量结果，大大提高测试效率。还可以单独控制上下两个通道，设
置不同的光标位置和合格限数据。
--合格限自动判断
依据施工要求，设置相应的合格限，仪器能自动给出测试结果
PASS和FAIL。
--高可靠性
仪器采用全面高弹护套设计，使得机芯外壳尽在防护之内，提
高抗摔和抗震性能；液晶表面采用加厚、防划、高透光率的聚碳酸酯
透镜保护液晶；仪器的各接口和按键区均采用密封设计，能防尘和轻
度防雨。使得仪器在更恶劣、复杂的工程施工现场得心应手、应付自
如。
--高集成度

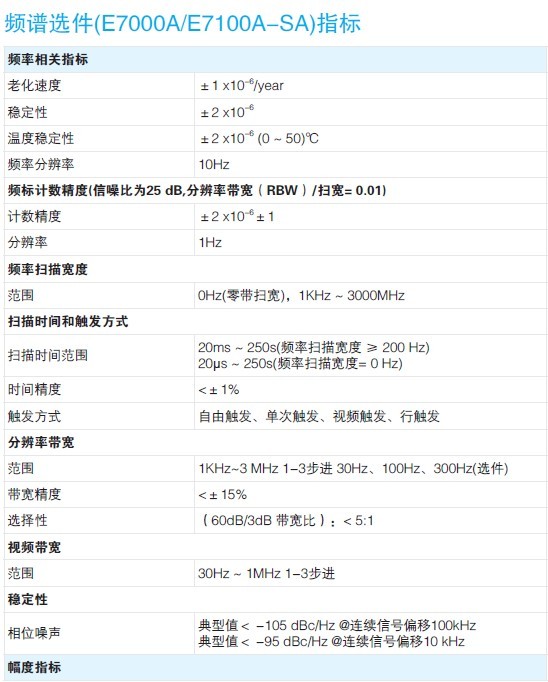

4.4GHz或6.1GHz天馈线测试仪，选配3GHz频谱分析选件、传输
测量选件、功率计选件和用于定位的GPS接收机。避免了工程技术人
员携带和学习多种仪器的麻烦。
--超长工作时间
仪器标配5.2AH智能锂电池，能连续工作超过4.5小时，方便您在
没有外部电源的环境下测试。

--管理软件强大的分析功能
管理软件能通过网线从仪器中下载测试数据，可对比历史数据进
行分析，得出天馈线系统性能变化的趋势，生成报告。

测量功能介绍
--驻波比(VSWR)和回波损耗(Return Loss)
提供标准的回波损耗和驻波比测试功能，校准后反射动态接近
50dB，为精确测试天馈线系统指标提供了保证。
--电缆损耗(Cable Loss)
电缆损耗测量能精准完成馈线传输插入损耗测试，并自动根据测
试数据得到馈线系统的平均损耗结果。
--阻抗圆图(Smith)
阻抗圆图分析功能，定量分析阻抗频率分布指标，为调整天馈线
系统的阻抗匹配提供了有利保障。
--故障定位(DTF)
驻波比和回波损耗测量是衡量天馈线系统性能的最重要依据，而
故障定位是排查系统定位故障的重要手段。
故障定位测量采用快速傅里叶变换技术将频域数据变换到时域，
实现对距离的精确分析。利用迹线运算功能，对比历史数据从而得到
长时间的变化情况。
例：下图说明了馈线在20.6米处的连接器性能良好，77.2米处的
连接器性能失效。
--双通道测试
双通道测试功能可同时完成驻波比测试及故障点定位，并同屏显
示测试结果，大大提高测试效率。还可以单独控制上下两个通道，设
置不同的光标位置和合格限数据。
