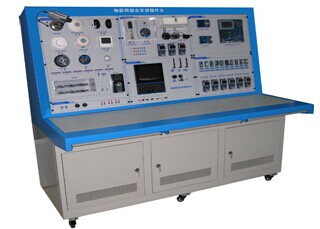

ZXmix物联网综合实训台

产品编号：155835-476

产品型号：UI-IOT-OPEX

市场价格：0元/台

批发价格：0元/台

更新时间：2014.05.31

浏览次数：

详细信息
物联网主控挂箱

1) 主控挂箱采用处理器 S5PV210，ARM Cortex-A8内核，主频达到1GHz；
2) 8寸电容式触摸屏，支持多点触摸，高灵敏度；8寸真彩高清液晶屏，分辨率为1024x768；
3) 挂箱集成4路BNC模拟视频输入接口，4路视频能进行自由切换，板载提供TVP5146系列视频编解码芯片电路，视频前端需能通过3G网络进行无线视频传输。
4) 集成SD卡接口、MMC/TF卡接口；挂箱集成蓝牙、无线Wi-Fi通信单元、100M有线网卡；
5) 挂箱板载WCDMA标准3G通信单元，能进行语音通话，短信收发，数据上传等，同时支持2G/GSM制式
6) 挂箱集成物联网相关接口，可以支持IPV6协议通信，ZIGBEE协议通信，蓝牙协议通信，WI-FI系统通信。

实训项目：
  •  3G无线视频传输实验
  •  智能手机控制物联网节点实验
  •  视频智能传输实验
  •  ETC智能收费实验
  •  智能家居演示实验
  •  智能农业大棚控制实验
  •  智能门禁演示实验
  •  Android系统开发环境搭建
  •  u-boot 编译与运行实验
  •  内核编译与运行实验
  •  编译Android 文件系统

1.3、物联网基础挂箱一

1) 物联网基础挂箱一包含ZigBee模块6个：采用CC2530主芯片，高性能低功耗的8051微控制器内核，可支持ZIGBEE 2007协议，同时支持IPV6通信协议，节点包括：可燃气传感器节点1个，人体红外传感器节点1个，13.56RFID节点1个，温湿度传感器节点1个，继电器执行节点1个，三轴加速度传感器节点1个
2) 节点具有开发调试接口（RS-232串口、USB口、JTAG程序下载口）， CC2530无线射频通信单元，形成ZigBee自组织网络，IPV6自组织网络。
3) 能通过物联网主控挂箱上的Android系统能够体现出通过ZigBee协议传输的组网图， 同时体现出IPV6协议传输的组网图，能够控制相应的ZigBee节点，蓝牙节点等

实训项目：

  •  LED实验
  •  外部中断实验
  •  定时器实验
  •  串口实验
  •  ADC采集实验
  •  看门狗实验
  •  休眠与唤醒实验
  •  继电器控制实验
  •  温湿度传感器控制实验
  •  人体红外传感器实验
  •  气体传感器控制实验
  •  13.56 M RFID识别实验
  •  点对点射频通信实验
  •  无线射频广播实验
  •  RSSI 采集实验
  •  信道监听实验
  •  无线数据传输控制实验
  •  多点自组织组网实验
  •  信息广播、组播实验
  •  网络拓扑选择实验
  •  ZigBee 协议分析实验
  •  ZigBee 协议绑定实验

1.4、物联网基础挂箱二

1) 物联网基础挂箱一包含ZigBee模块3个：采用CC2530主芯片，高性能低功耗的8051微控制器内核，可支持ZIGBEE 2007协议，同时支持IPV6通信协议。
2) 节点包括：指纹识别节点1个，气压传感节点1个，智能语音识别节点1个节点具有开发调试接口（RS-232串口、USB口、JTAG程序下载口）， CC2530无线射频通信单元，形成ZigBee自组织网络，IPV6自组织网络。
3) 包含蓝牙节点3个：采用CSR主流蓝牙芯片，蓝牙V2.0协议标准，节点之间可以通过蓝牙协议进行传输，节点包括：电机控制模块，光照度传感模块，烟雾传感模块
4) 包含低频、高频、超高频RFID模块各1个：
5) 低频RFID：工作频率：125KHz，支持EM、TK及其125K兼容ID卡片的操作；通信协议：UART适用于PC机或8位UART单片机，波特率19200BPS；
6) 高频RFID：工作频率：13.56MHz±7KHz，ISO/IEC15693协议标签，通信协议：UART接口适用于PC机或8位UART的单片机，默认波特率19200BPS；
7) 超高频RFID：工作频率：902~928MHZ，支持协议ISO18000 -6C（EPC G2）或ISO-18000-6B；
8) 能通过物联网主控挂箱上的Android系统能控制相应的ZigBee节点，蓝牙节点等

实训项目：
  •  智能语音识别实验
  •  指纹传感器实验
  •  压力传感器实验
  •  三轴加速度传感器实验
  •  125kHz LF RFID寻卡实验
  •  13.56MHz HF RFID脱机实验
  •  13.56MHz HF RFID ISO15693协议联机通信实验
  •  13.56MHz HF RFID ISO14443A协议联机通信实验
  •  13.56MHz HF RFID ISO14443B协议联机通信实验
  •  13.56MHz HF RFID 寻找标签实验
  •  13.56MHz HF RFID寄存器设置实验
  •  900MHz UHF RFID寻卡实验
  •  900MHz UHF RFID获取信息和设置功率实验
  •  900MHz UHF RFID连续寻卡实验
  •  900MHz UHF RFID防碰撞连续寻卡实验
  •  900MHz UHF RFID读取标签信息实验
  •  2.45GHz RFID读卡实验
  •  ZIGBEE通信实验
  •  ZIGBEE组网实验
  •  蓝牙通信实验
  •  蓝牙组网实验
  •  IPV6通信实验
  •  IPV6组网实验
  •  WI-FI通信实验
  •  WI-FI组网实验
  •  网络拓扑图选择实验
  •  星型网络图实验
  •  网状网络图实验
  •  树形网络图实验

1.5、农业大棚实训挂箱

1) ZigBee模块1套：采用CC2530主芯片，高性能低功耗的8051微控制器内核，采用IPV6通信协议规范；集成符合IEEE802. 15.4 标准的2.4 GHz 的 RF 无线电收发机；超低功耗，休眠模式时不大于0.9 μA 的流耗，待机模式时少于0.6 μA 的流耗；
2) 传感器节点模块包括：空气温湿度传感器节点1个，土壤湿度传感器节点1个，二氧化碳传感器节点1个，光照传感器节点1个，热释红外传感器节点1个，继电器执行节点1个；
3) 执行装置1套：空气加湿设备一套；喷淋设备一套；通风加热设备一套；
4) 提供基于Android手机上农业大棚控制的应用程序。

实训项目：
  •  空气温度采集实训
  •  空气湿度采集实训
  •  土壤湿度采集实训
  •  二氧化碳采集实训
  •  光照控制实训实训
  •  热释红外控制实训
  •  Android应用开发实训

1.6、智能家居实训挂箱

1) ZigBee模块1套：采用CC2530主芯片，高性能低功耗的8051微控制器内核，采用IPV6通信协议规范；集成符合IEEE802. 15.4 标准的2.4 GHz 的 RF 无线电收发机；超低功耗，休眠模式时不大于0.9 μA 的流耗，待机模式时少于0.6 μA 的流耗；
2) 传感器节点模块包括：温湿度传感器模块1个，热释红外传感器模块1个，光照传感器模块1个，烟雾传感器模块1个，继电器控制模块1个；
3) 执行装置1套，包括：电动窗帘1套，风扇1套，音箱1套，报警灯1个；
4) 提供基于Android手机上智能家居控制的应用程序。

实训项目：
  •  智能家居创新实践平台硬件的认识
  •  指纹扫描原理认识
  •  烟雾、门磁、人体感应等安防设施的布防、撤防操作演示
  •  温度信息采集操作演示
  •  湿度信息采集操作演示
  •  灯光亮灭控制操作演示
  •  窗帘开合控制操作演示
  •  家电控制（控制热水器、空调的控制板）操作演示
  •  中央控制器接收手机短信操作演示
  •  中央控制器解析手机短息中的命令演示
  •  手机远程查询室内温度、湿度操作演示
  •  手机远程查询安防状态操作演示
  •  手机远程布防、撤防操作演示

1.7、车联网实训挂箱

1) 系统包含GPS定位导航硬件单元、移动互联网通信硬件单元（2G/3G）、车联网控制服务器端软件，、GPS定位导航与传输处理终端控制软件。终端控制软件把车辆的各种信息等通过无线移动网络（2G/3G）方式实时传送给服务器端，服务器端支持将数据进行存储以及分析管理，并且支持用户以浏览器方式登陆进行信息查询与管理：
2) 提供基于Android应用终端的GPS定位识别与传输处理的应用软件，软件可与服务器端软件进行数据上报，回传处理等；
3) 提供基于PC服务器端管理平台的系统集成包；
4) 提供GPS导航、2G/3G网络传输应用的终端硬件原理图；
5) 实现web浏览器的B/S架构管理平台；支持手机web浏览器，支持终端信息上传时间间隔设置；支持监控里程，燃油消耗报表 ；支持经纬度位置，速度，海拔，方向，状态等参数的实时显示；支持指南针显示移动方向；支持历史追踪显示，轨迹回放

实训项目：
  •  GPS原理实验
  •  GPS跟踪实验
  •  GPS驱动模块实验
  •  GPS定位实验
  •  服务器程序转发实训
  •  Android应用程序开发实训
  •  GPRS调用实训


1.8、智能门禁挂箱

1) 处理器：CPU：ARM Cortex-A8，1GHz；支持2D VG/3D加速引擎；支持1080p@30fps MFC；H.263/H.264/MPEG4 Codec；MPEG2/VC-1/Divx Decoder；JPEG Codec；DDR RAM：1G Bytes；Flash：1G Bytes；
2) 以太网： 10/100M Ethernet controller；
3) 输入接口：MIC接口，JTAG接口，1个RS-232接口，指纹录入、4*4密码门禁金属键盘，125KHZ读卡器，独立按键；
4) 输出接口：USB接口（2个），以太网，扬声器（2个）；
5) 可视设备：模拟摄像头，需通过3G网络把视频传输到服务器，提供视频采集编解码的源代码。；
6) 显示设备：7寸800*480TFT真彩LCD；
7) 指纹扫描模块：1个；
8) IC卡读卡器：1台；
9) 仿真门：钢制，含磁力锁1套；
10) 门禁系统软件1套，视频监控软件1套

实训项目：
  •  门禁机界面操作演示实训
  •  门禁机网络摄像头操作演示
  •  门禁机网络控制页面操作演示
  •  门禁机控制门锁操作演示
  •  门禁机指纹控制门锁操作演示
  •  门禁机呼叫中央控制器操作演示
  •  门禁机与中央控制器的声音传输操作演示
  •  门禁机语音留言操作演示
  •  门禁机与中央控制器视频传输操作演示
  •  门禁机与中央控制器的可视对讲操作演示
  •  门禁机图片留言操作演示
