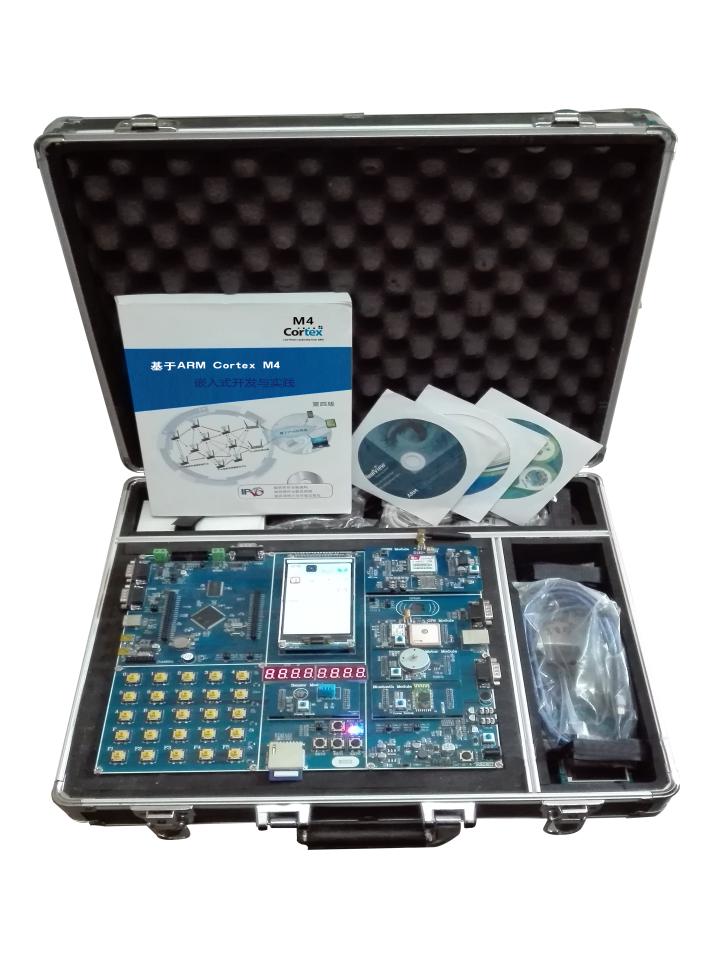

嵌入式Cortex M4开发实验平台
产品编号：161221-391
产品型号：EJHST-M4
市场价格：0元/套
批发价格：0元/套
更新时间：2019.10.23
浏览次数：
嵌入式Cortex M4开发实验平台EJHST-M4产品特点
1. 采用ST增强型嵌入式ARM Cortex M4内核微控制器，资源更丰富、性能更强大
2、采用主流的嵌入式软件开发环境Keil uVision ，USB仿真器程序下载与调试
验平台硬件功能描述与技术参数
EJHST-M4实验平台主要技术规格如下：
表 EJHST-M4实验平台硬件资源描述
|
硬件配置 |
规格与功能描述 |
|
CPU |
采用ARM Cortex M4内核，STM32F407ZGT6微控制器，主频168MHZ；集成FPU浮点运算和DSP指令，采用了MCU，资源齐全，应用广泛。 |
|
SRAM |
192KB，内核自带，高速SRAM，可以满足一般程序运行时内存需要 |
|
外部SDRAM |
1MB，IS62WV61216，通过扩展增加了系统内存 |
|
片内Flash |
1MB FLASH，内核自带，作为程序存储区 |
|
外部SPI Flash |
16MB SPI FLASH, W25Q128，通过扩展增加存储区域 |
|
液晶显示屏 |
4.3寸真彩液晶显示屏，480 x 800分辨率 |
|
电容多点触摸屏 |
4.3寸电容式触摸屏，支持多点触控 |
|
5x5输入键盘 |
5 x 5矩阵键盘，采用ZLG7290键盘控制芯片，支持中断，IIC通信接口 |
|
数码管显示 |
8个8段数码管，可用于嵌入式领域的数码显示 |
|
音频输入 |
板载MIC，支持录音功能，增加用户体验 |
|
音频输出 |
板载喇叭与PHONE，支持放音，高性能音频编解码芯片WM8978 |
|
RS232串行接口 |
板载5路 DB9公头，标准工业RS232接口，方便模块接入和二次开发 |
|
Power电源 |
外接12 DC供电，USB供电，多种供电模式，使用开发更方便 |
|
RTC实时时钟 |
带后备钮扣电池，提供实时时钟 |
|
电源指示灯 |
1个电源指示灯 |
|
LED |
2 个可编程状态指示LED灯 |
|
开关Button |
四个用户按键，1个RESET按键 |
|
电容式触摸按键 |
1个电容式触摸按键 |
|
蜂鸣器 |
1 个 IO 控制的蜂鸣器 |
|
IIC接口EEPROM |
1个IIC接口式EEPROM芯片，24C02，容量256字节 |
|
红外 |
1个红外接收头，并配备红外遥控器 |
|
三轴加速度传感器 |
1个陀螺仪&加速度传感器芯片，MPU6050 |
|
CAN通信接口 |
1路CAN总线接口，采用TJA1050芯片 |
|
485通信接口 |
1路485接口，采用SP3485芯片 |
|
USB HOST |
1路USB HOST接口，用于USB主机通信 |
|
USB DEVICE |
1路USB DEVICE接口，用于USB从机通信 |
|
USB串口 |
1个USB串口，支持程序下载，支持串口UART收发 |
|
ADC接口 |
1路ADC输入接口 |
|
DAC接口 |
1路DAC输入接口 |
|
SD存储卡 |
1路SD存储卡接口 |
|
JTAG/SWD程序下载调试口 |
1个JTAG/SWD程序下载调试接口，20PIN标准 |
|
启动模式选择接口 |
1组启动模式选择接口 |
|
5V电源供应 |
1组5V电源供应口 |
|
3.3V电源供应 |
1组3.3V电源供应口 |
|
以太网接口 |
RJ45 100M以太网接口 |
|
光敏环境AD采集接口 |
1个光敏检测传感器接口，可接光敏传感器 |
|
温湿度环境检测传感器接口 |
1组温湿度传感器接口，可接DHT11/ DS18B20等传感器 |
|
摄像头采集模块接口 |
1组摄像头模块接口，可接CMOS摄像头模块 |
|
点阵屏模块接口 |
1组点阵屏模块接口 |
|
GPRS模块接口 |
1组GPRS模块接口，可外接GPRS/3G/4G等通信模块 |
|
无线通讯模块接口 |
1组TTL UART，可外接蓝牙模块/WIFI模块/ZIGBEE/RFID |
|
GPS模块接口 |
1组GPS模块接口，可外接GPS模块 |
|
PWM电机模块接口 |
1组PWM电机接口，支持调速与调向，可外接电机模块 |
|
CPU IO接口 |
引出CPU IO接口，104PIN 扩展接口，方便软硬件功能自定义 |
