序号	型号	名称	主要配置	单价

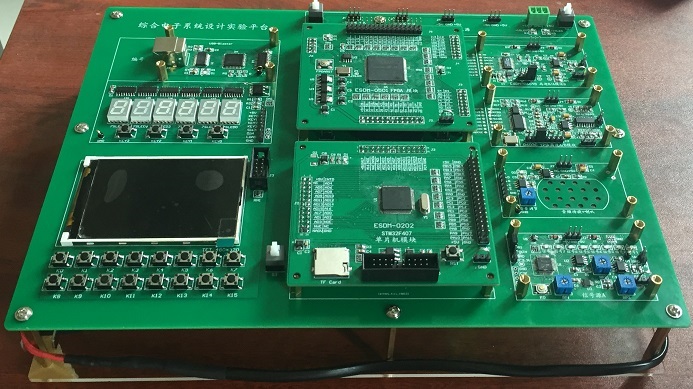

0	ESDM-0101	主实验板	包括单片机最小系统、FPGA最小系统、板载USB-Blaster下载电路、高速A/D模块、高速D/A模块、信号源模块、语音播放模块、4路线性稳压电源。	6050
1	ESDM-0301	RTC-ROM-18B20模块	实时时钟M41T0（I2C总线），串行FlashROM M25P16（SPI总线），温度传感器18B20（单总线）。	165
2	ESDM-0302	精密测量模块	16位A/D 转换器ADS1100，仪表放大INA333（+5V单电源）。	210
3	ESDM-0303	电阻测量模块	16位A/D 转换器ADS1100，四选一模拟开关MAX4634。	165
4	ESDM0304	数控电压源模块	12位串行D/A转换器DAC7512（SPI总线），串联稳压电路。	165
5	ESDM0305	数控电流源模块	12位串行D/A转换器DAC7512（SPI总线），V/I变换电路。	165
6	ESDM-0306	程控放大器模块	12位串行乘法型D/A转换器DAC7811（SPI总线），零漂移运放OPA2188，2选1模拟开关MAX4564。	280
7	ESDM-0307	DDS（AD9833）模块	专用DDS芯片AD9833，宽带运放MAX4016。	280
8	ESDM-0308	步进电机驱动模块	双极步进电机驱动器DRV8812。	165
9	ESDM-0309	MOSFET H桥模块	驱动电路IRS2184，MOSFET H桥。	165
10	ESDM-0310	RS232-CAN接口模块	MAX232，82C250。	80
11	ESDM-0311	继电器模块	两路5V微型继电器+驱动电路
12	ESDM-0401	并行IO-CAN模块	8位输入缓冲器74HC244，8位输出寄存器74HC574，低频时钟发生器，2路单脉冲发生电路，CAN接口（SJA1000+82C250）。	210
13	ESDM-0402	并行 AD-DA-SRAM模块	8位并行A/D (TLC0820)，8位并行D/A( TLC7524)，512KB RAM（IS61WV5128）， CPLD（MAX240T100）。	275
14	ESDM-0403	16×16LED点阵模块	16×16 LED点阵，行扫描驱动电路，并行锁存器。	275
15	ESDM-0404	DDS（AD9854）模块	AD9854，LC低通滤波器。	810
16	ESDM-0601	FPGA IO模块	8位拨码开关，低频晶体振荡器，2路单脉冲发生电路，9只LED发光管，4×4矩阵键盘。	210
17	ESDM-0602	4位LED数码管	4位共阳LED数码管	115
18	ESDM-0604C	3路8位高速D/A模块	8位D/A转换器TLC5602 。	210
19	ESDM-0605	74HC4046锁相环模块	74HC4046	60
20	ESDM-0701	音频滤波放大模块	MIC、前置放大电路，带通滤波器。	115
21	ESDM-0703A	仪表放大器模块	仪表放大器INA129，精密运放OPA177。	165
22	ESDM-0703B	增益可调放大器模块	模拟开关MAX4564（±5V），精密单运放，真有效值测量芯片LTC1966。	210
23	ESDM-0704	放大比较模块	宽带运放MAX4016，高速电压比较器TLV3501。	165
24	ESDM-0705B	宽带放大驱动模块	宽带运放LT1819，电流反馈运放THS3092。	460
25	ESDM-0706	宽带VGA（AD8367）模块	宽带VGA芯片AD8367。	185
26	ESDM-0707A	4阶有源低通/高通滤波器模块	多重反馈电路结构。低通滤波器f_H=3.4kHz；高通滤波器，f_L=6.8kHz。	170
27	ESDM-0707B	2阶有源带通/带阻滤波器模块	多重反馈电路结构，f₀=1kHz。	170
28	ESDM-0708A	低通开关电容滤波器模块	单片集成开关电容滤波器TLC14。	170
29	ESDM-0708B	低/高通开关电容滤波器模块	单片集成开关电容滤波器LT1068。	325
30	ESDM-0709	LC滤波器模块	与H桥配套，用于D型功放。	120
31	ESDM-0710	PWM模块	放大电路，三角波产生电路，电压比较器LM311。	210
32	ESDM-0711/712	红外发送/接收模块	加法电路，红外发光管驱动电路。	165
33	ESDM-0713	降压型DC/DC模块	DC/DC降压芯片TPS5430。	115
34	ESDM-0714	升压型DC/DC模块	DC/DC升压芯片TPS61040。	115
35	ESDM-0715	极性反转型DC/DC模块	DC/DC极性反转芯片TPS6735。	115
36	附件1	ST_LINK仿真器	用于STM32单片机仿真调试。	已含

3.实验平台可开设的实验

利用实验平台的基本配置和选配合适的模块，可完成如表2所示的47个实验。这些实验分为模拟系统设计、数字系统设计、单片机系统设计、综合电子系统设计四大类。

表2 实验平台可开设的实验

序号	实验题	需增加模块
1	简易SPI总线接口设计	不需要·
2	简易数字电压表	不需要·
3	双音频信号发生器	不需要·
4	串行D/A实验	不需要·
5	LED数码管显示实验	不需要·
6	语音存储与回放系统	不需要·
7	高速数据采集系统	不需要·
8	DDS信号发生器	不需要·
9	等精度频率计	不需要·
10	简易存储示波器	不需要·
11	语音前置放大电路设计	音频放大滤波模块（ESDM-0701）
12	增益可调放大器设计	增益可调放大器模块（ESDM-0703B）
13	测量放大器设计	仪表放大器模块（ESDM-0703A）
14	波形变换电路设计（正弦→方波）	放大比较（TLV3051）模块（ESDM-0704）
15	宽带放大器设计	宽带放大驱动模块（ESDM-0705B）
16	AGC电路设计	宽带VGA（AD8367）模块（ESDM-0706B）
17	有源低通/高通滤波器设计	有源低通/高通滤波器模块（ESDM-0707-LP/HP）
18	正弦信号产生电路	有源带通/带阻滤波器模块（ESDM-0707-BP/BR）
19	D型功放设计	PWM信号产生模块（ESDM-0710）， H桥模块(ESDM-0309)，LC滤波模块(ESDM-0709)
20	降压型开关电源设计	降压型DC/DC模块（ESDM0713），+15V→+3.3V
21	升压型开关电源设计	升压型DC/DC模块（ESDM0714），+5V→+15V
22	极性反转型开关电源设计	极性反转型DC/DC（-5V，200mA）模块（ESDM-0715）
23	信号发生器设计	LED数码管模块，FPGAIO模块
24	4×4键盘编码器实验	LED数码管模块，FPGAIO模块
25	4位数字频率计实验	LED数码管模块，FPGAIO模块
26	4×4乘法器实验	LED数码管模块，FPGAIO模块
27	直流电机控制实验	MOSFET H桥模块（ESDM-0309）
28	步进电机控制实验	步进电机驱动模块ESDM0308
29	数控电压源实验	数控电压源模块（ESDM0304）
30	数控电流源实验	数控电流源模块（ESDM-0305）
31	程控放大器实验	程控放大器模块（ESDM-0306）
32	基于AD9833的DDS信号发生器	专用DDS（AD9833）模块（ESDM-0306）
33	可校时数字钟实验	RTC-ROM-18B20模块（ESDM0301）
34	基于ADS1100电阻测量实验	电阻测量模块（ESDM0303）
35	简易电子秤	精密测量模块（ESDM0302A）
36	基于18B20的温度测量实验	RTC-ROM-18B20模块（ESDM0301）
37	LED显示屏实验	16´16 LED点阵模块（ESDM0403）
38	基于AD9854的DDS信号发生器	专用DDS（AD9854）模块（ESDM0404）。
39	语音存储与回放实验（并行）	并行AD-DA-MEM模块（ESDM0402）
40	音频信号分析仪	增益可调放大器模块（ESDM-0703B），低通开关电容滤波器（TLC14）模块（ESDM-0708A）
41	RS232通信实验	RS232-CAN接口模块（ESDM-0310）
42	CAN通信实验	RS232-CAN接口模块（ESDM-0310）
43	步进电机速度监控系统	RS232-CAN接口模块（ESDM-0310），步进电机驱动模块(ESDM0308)。
44	数字移相器	锁相环模块(ESDM-0606)
45	程控滤波器实验	低通/高通开关电容滤波器模块（ESDM0708B）
46	低频三相函数信号发生器	3路D/A模块（ESDM-0604C）
47	红外光通信实验	红外发送模块（ESDM-0711），低通/高通有源滤波器模块(ESDM-0708B)，放大比较模块(ESDM-0704)。
