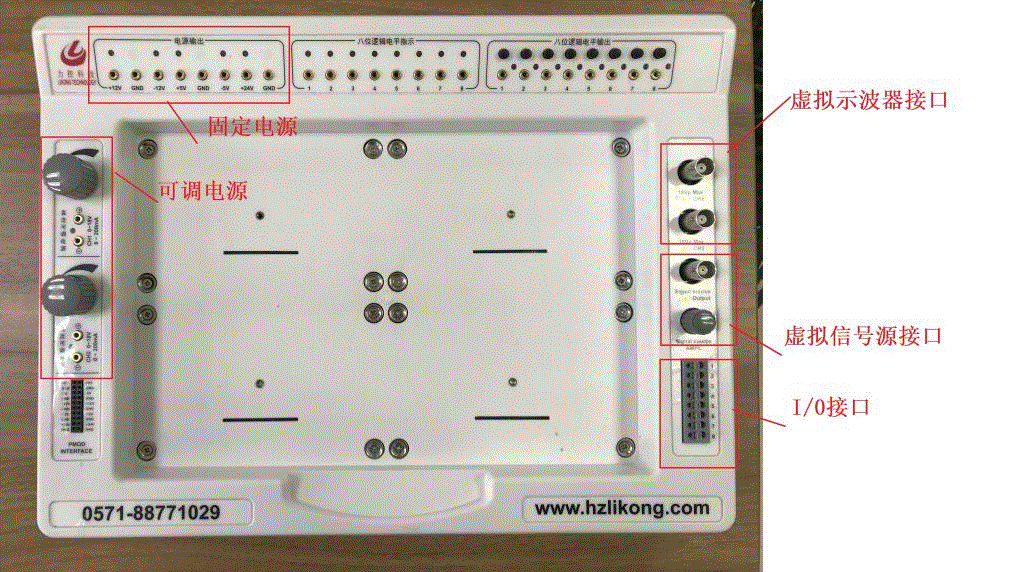

2.模块采用2mm厚印制线路板制成，尺寸≤132*88*21mm，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等，采用优质镀锌柱子完成电路电源供应，实验前端小板采用标准模块件，每个实验电路焊接好元器件，磁吸式固定在实验平台上。实验小板装有亚克力保护罩，方便观测的同时有效的保护背部元器件焊点。

实验一、晶体管共射极单管放大器

（1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

（2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

实验二、负反馈放大器

（1）加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

（2）实验原理：负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。因此，几乎所有的实用放大器都带有负反馈。

负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

实验三、差动放大器

（1）加深对差动放大器性能及特点的理解

（2）学习差动放大器主要性能指标的测试方法

它由两个元件参数相同的基本共射放大电路组成。当开关K拨向左边时，构成典型的差动放大器。调零电位器RP用来调节T1、T2管的静态工作点，使得输入信号Ui＝0时，双端输出电压UO＝0。RE为两管共用的发射极电阻， 它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

三、可完成实验内容：

（1）晶体管共射极单管放大器

（2）负反馈放大器

（3）差动放大器

（4）集成运算放大器的基本应用

（5）直流稳压电源的设计
