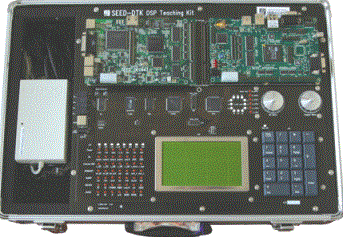

SEED-DEC6437 实验箱DSP基本系统

Ø 采用TMS320DM6437，专用于数字媒体应用的高性能定点32-位处理器，

Ø 工作主频最高达700MHz，处理性能可达5600MIPS。

Ø 外扩DDR，容量为32M×32-位，最大可配为64M×32-位;

Ø 外扩Nor Flash，容量为4M×8-位;

Ø 2路UART 接口，接口标准分别为RS232 和RS485;

Ø 1路立体声Line In 音频输入，1 路立体声Microphone 音频输入，1 路立体声音频输出；

Ø 1路PAL 制式模拟视频输入，1 路PAL 制式模拟视频输出，1 路VGA 视频输出;

Ø 10M/100Mbase-TX 标准以太网接口;

Ø 1路CAN2.0 总线接口

2、SEED-Mboard 实验箱人机接口模块

Ø 处理器为 TMS320VC5402 DSP

Ø SRAM：64K×16位(可扩至256K×16位)

Ø Flash：256K×16位（用于存放二级标准汉字库及驻留实验程序）

Ø 提供手动复位

Ø 1路RS232接口

Ø 4路12位10μS建立时间±10V输出D/A，为信号发生器功能

Ø 17键按键键盘

Ø 240*128大屏幕液晶显示

Ø 交通灯演示模块

Ø 丰富的测试点

3、SEED-XDS510plus DSP通用开发系统 特点：

与传统XDSUSB2.0相比，SEED-XDS510PLUS仿真器有如下技术突破：

1、利用XDS560 JTAG技术，稳定性与抗干扰性大幅提升；

2、全面支持CCS3.3以及以上版本；

3、全面支持DaVinciTM 平台以及TI最新平台；

4、名片盒大小，轻巧易携；

5、XDS510USB全面升级，价格维持不变。

性能：

SEED-XDS510PLUS性能指标：

1、支持TI LF24xx, F28xx, VC33, C54xx, C55xx, C67xx, C64xx, DM64x, C643x, DM64xx, DM270, DM320, DM35x系列的仿真

2、JTAG高抗干扰线缆

3、支持更低核电压芯片仿真

4、标准USB2.0接口,兼容USB1.1接口

5、14线目标仿真连接线,仿真方便易行

6、不占用目标系统任何资源,全空间仿真

7、支持多片并行调试、双核DSP

8、操作系统：Windows 2000/ XP/ Vista

9、支持CCS IDE V2.2/ 3.1/ 3.3/ C3X-4X/CCS4及CCS5

4、7寸TFT真彩液晶显示屏

5、标准PAL摄像头

三、实验例程：

3.1 CCS使用实验

3.1.1 CCS入门实验1（CCS使用）

3.1.2 CCS入门实验2（C语言的使用）

3.1.3 CCS入门实验3（汇编语言的使用）

3.1.4 CCS入门实验4（混合语言编程）

3.1.5 CCS入门实验5（简单应用试验的调试）

3.2 片上资源应用实验
