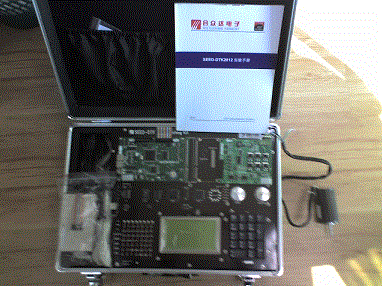

SEED-DEC28335 实验箱DSP基本系统

1、DSP：32位浮点DSP TMS320 F28335，150M主频
2、SRAM：片内：34K×16-位，0等待；
3、片外：64K x 16位，12ns（可扩展至512K x 16位）；
4、FLASH：片内：256K x16位，36ns；
5、ROM：片内Boot ROM：8K×16-位
6、片内OTP ROM：1K×16-位，36ns；
7、A/D：片内2×8通道、12-位分辩率（实际测得有效分辨率为8位）、80ns转换时间、0～3V量程；
8、D/A：片外4通道、12-位分辩率、10us建立时间、正负10V量程
9、PWM：18通道输出
10、GPIO： 88管脚
11、JTAG： 14芯
12、异步串口：一路为：RS232，另一路为RS232/RS422/RS485可配置
13、传输率：RS232：1Mbaud；RS422/RS485：9.375Mbaud
14、CAN总线：1通道，符合CAN2.0B规范，最高传输率：1Mbps
15、USB：1通道，符合USB2.0规范，最高传输率：480Mb/s；
16、扩展总线：接口电平兼容+3.3V／+5V；兼容DEC系列总线。16位总线接口，2路MCBSP外设接口
17、工作温度：0～70℃
18、板卡大小：标准3U规格（160mm*100mm）
19、RTC和512*8EEPROM

2、SEED-Mboard 实验箱人机接口模块

Ø 处理器为 TMS320VC5402 DSP

Ø SRAM：64K×16位(可扩至256K×16位)

Ø Flash：256K×16位（用于存放二级标准汉字库及驻留实验程序）

Ø 提供手动复位

Ø 1路RS232接口

Ø 2路12位10μS建立时间±10V输出D/A，为信号发生器功能

Ø 17键按键键盘

Ø 240*128大屏幕液晶显示

Ø 交通灯演示模块

Ø 丰富的测试点

Ø 步进电机模块

Ø 直流电机模块

3、SEED-XDS510PLUS仿真器介绍

特点：

与传统XDSUSB2.0相比，SEED-XDS510PLUS仿真器有如下技术突破：
1、利用XDS560 JTAG技术，稳定性与抗干扰性大幅提升；
2、全面支持CCS3.3以及以上版本；
3、全面支持DaVinciTM 平台以及TI最新平台；
4、名片盒大小，轻巧易携；
5、XDS510USB全面升级，价格维持不变。

性能：

SEED-XDS510PLUS性能指标：
1、支持TI LF24xx, F28xx, VC33, C54xx, C55xx, C67xx, C64xx, DM64x, C643x, DM64xx, DM270, DM320, DM35x系列的仿真
2、JTAG高抗干扰线缆
3、支持更低核电压芯片仿真
4、标准USB2.0接口
5、14线目标仿真连接线,仿真方便易行
6、不占用目标系统任何资源,全空间仿真
7、支持多片并行调试、双核DSP
8、操作系统：Windows 2000/ XP/ Vista
9、支持CCS IDE V2.2/ 3.1/ 3.3/ C3X-4X

4、SEED-BLDC/KIT功率驱动板卡（选配）

Ø 可以与12V~36V 电机相连，电机额定电流不超过4A（功率不超过100W）
