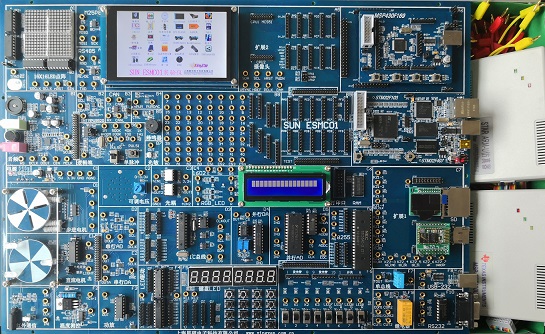

单片机实验仪
产品编号：145114-668
产品型号：SUN ES59PA
市场价格：0元/套
批发价格：0元/套
更新时间：2023.03.21
浏览次数：
含星研集成环境软件、STM32F103模块、STM32F407模块、STM32F429模块、STM32F7模块、ARM仿真器、TMS320F28379模块（含仿真器）、EMU598+仿真模块、MSP430模块（含仿真器）、FPGA EP4CE55模块+USB下载器、ZigBee模块、WiFi模块、GPS、GPRS模块、2.4G通信模块、蓝牙模块、OV2640摄像头模块、OLED12864液晶模块各一)
|
CPU区 |
主板上有二个CPU区，可插入2个CPU模块或1个CPU模块、1个FPGA模块，可同时工作。模块可以独立使用 | ||
|
显示部分 |
液晶（5种选择） 1）4.3寸带电容触摸屏TFT液晶（标配）； 2）16*2字符型液晶（标配） 3）OLED 0.95寸液晶128*64 (标配) 4）3.5寸带触摸屏TFT液晶（选配） 5）7寸带触摸屏TFT液晶（选配） |
传感器 |
9轴运动传感器，包括三轴加速度、三轴陀螺仪、三轴磁传感器（罗盘） |
|
单总线温度18B20 | |||
|
单总线温湿度DHT11 | |||
|
I2C温度传感器LM75A | |||
|
热敏电阻 | |||
|
16X16LED单色点阵，可选配双色点阵模块 |
光敏电阻 | ||
|
8位数码管 |
光电开关电机测速 | ||
|
8个双色发光二极管； |
霍尔器件电机测速（选配） | ||
|
2个RGB LED； |
输入、输出 |
电容或电阻触摸屏 | |
|
OV2640摄像头（选配） |
1个电容触摸按键 | ||
|
语音 |
AC97接口、1个立体声耳机插座，1个MIC插座，2个扬声器，可选配数字微麦，可调音量电位器 |
高速光耦 | |
|
多个单脉冲 | |||
|
4*4键盘；也可作独立按键使用 | |||
|
1路交流蜂鸣器 |
8个拨动开关 | ||
|
1个FM收音芯片 |
继电器控制 | ||
|
接口 |
1个蓝牙模块；（选配） |
可调电压 | |
|
一个CAN2.0A/B接口 |
控制对象 |
直流电机控制（闭环） | |
|
1路USB2.0接口（支持HOST、DEVICE） |
步进电机控制（4相） | ||
|
一个IrDA红外收发器 |
PID、PWM方式恒温控制模块 | ||
|
1路RS232转USB，适合无串口微机 |
AD、DA |
1路PWM转直流电压电路 | |
|
一个RS232串口，支持RTS/CTS握手信号 |
CPU板上AD、DA | ||
|
一个RS485接口 |
串行12位A/D | ||
|
100M以太网(在核心板上) |
串行12位D/A | ||
|
存贮器 |
一片SPI接口EEPROM M25P80（8Mbit,高达40MHz SPI接口） |
ADC0809、DAC0832LCN | |
|
辅助功能 |
多个单脉冲电路 | ||
|
I2C串行EEPROM24C02 |
逻辑笔电路 | ||
|
一个SD/MMC卡座 |
多路频率输出：1Hz-1.8432MHz | ||
|
一个MicroSD座 |
虚拟示波器、信号发生器、频率计 | ||
|
32K*8SRAM（8位总线接口） |
一路带功放电路，可用于驱动电机 | ||
|
大容量SRAM、FLASH等在CPU板上 |
其它 |
I2C键盘、数码管控制器ZLG7290 | |
|
电源 |
5V 3A +12V 0.4A -12V 0.4A |
I2C实时钟芯片PCF8563 | |
|
扩展区 |
2个综合扩展区，可扩展三十多种模块 |
8255、1个打印口 | |
|
可根据客户需求，定制部件 |
1个CR1220电池座 | ||
|
自检 |
“傻瓜式”自检接口，可选配自检模块 |
键盘、数码管驱动电路 | |
