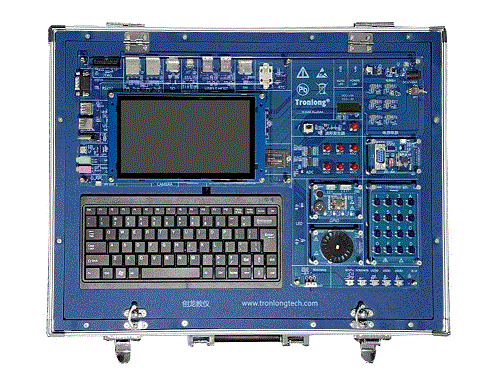

Cortex-A55实验室建设方案
产品编号：112931-989
产品型号：定制
市场价格：0元/套
批发价格：0元/套
更新时间：2024.05.14
浏览次数：
4.1 硬件参数
表 3 实验板硬件参数
|
CPU |
瑞芯微 RK3568，四核 ARM Cortex-A55处理器，主频2.0GHz |
|
EMMC |
32GByte |
|
RAM |
4GByte DDR3 |
|
B2B Connector |
2x 80pin 公座，间距 0.5mm，共 160pin，高度 1.0mm |
|
2x 80pin 母座，间距 0.5mm，共 160pin，高度 3.0mm | |
|
IO |
1x GPIO/I2C/UART/CAN拓展接口 |
|
1x 电机拓展接口 | |
|
1x GPIO拓展接口 | |
|
1x GPIO/PWM/SPI/UART/CAN拓展接口 | |
|
KEY |
1x系统复位按键 |
|
1x PMIC开关机按键 | |
|
3x可编程输入按键 | |
|
LED |
2x 供电指示灯（核心板 1 个，底板 1 个） |
|
4x 可编程指示灯（核心板 2 个，底板 2 个） | |
|
1x 4G/5G 模块状态指示灯 | |
|
JTAG |
1x JTAG接口，2x 10pin 规格，间距 2.54mm |
|
SD CARD |
1x Micro SD卡接口 |
|
4G |
1x 4G模块接口，可兼容5G模块 |
|
1x Micro SIM 接口 | |
|
RTC |
1x CR2032 RTC座 |
|
ADC |
6通道ADC，SMA座子，6通道ADC，SMA座子，10位精度，1MSPS的采样率，电压范围±5V |
|
AUDIO |
1x SPK OUT 接口 |
|
1x HEADPHONE OUT 接口 | |
|
1x MIC IN 接口 | |
|
DISPLAY |
1x HDMI输出接口 |
|
1x TFT LCD 电阻触摸屏接口 | |
|
1x LVDS LCD 电阻触摸屏接口 | |
|
1x MIPI LCD 电容触摸屏接口 | |
|
1x eDP OUT 接口 | |
|
Video IN |
1x Camera 接口 |
|
USB |
4x USB2.0 HOST，其中一个键盘专用 |
|
1x USB3.0 OTG，Type-C 接口 | |
|
4x USB3.0 HOST | |
|
UART |
1x Debug UART，Type-C 接口 |
|
1x RS232 UART，DB9 接口 | |
|
NVMe |
1x M.2 PCIe NVMe 插槽 |
|
Ethernet |
2x RGMII ETH，10/100/1000M自适应 |
|
Watchdog |
采用拨动开关控制 |
|
FAN |
1x FAN接口，3pin 排针端子,间距 2.54mm |
|
波形发生器 |
1x AD9833波形发生器，能产生正弦波、方波、三角波，SMA座，可通过旋钮控制输出范围为0~4.5V |
|
SWITCH |
1x电源拨动开关 |
|
POWER |
1x 12V 6A直流输入 |
表 4标准版实验箱配套模块
|
模块名称 |
模块图片 |
模块特性 |
|
TL-KEYBOARD （4x4矩阵键盘模块） |
|
l GPIO通信接口 l 4*4矩阵按键 |
|
TL-LATTICE （16x16点阵模块） |
|
l GPIO通信接口 l 4个8*8点阵组成 |
|
TL-RELAY （继电器模块） |
|
l GPIO通信接口 l 继电器 |
|
TL-NixieTube （数码管模块） |
|
l GPIO通信接口 l 四位八段数码管 |
|
TL-STEPMOTOR （步进电机模块） |
|
l GPIO通信接口 l 五线四相步进电机 |
|
TL-TRAFFICLIGHT （交通灯模块） |
|
l GPIO通信接口 l 12个发光二极管 |
|
TL-LEDS-BUZZER （流水灯和蜂鸣器模块） |
|
l GPIO通信接口 l 无源蜂鸣器 l 9个三色LED |
|
USB OV5640摄像头 |
|
l 分辨率500万像素 l 连接接口USB2.0 |
|
USB小键盘 |
|
l USB接口 |
|
USB鼠标 |
|
l USB接口 |
|
7寸显示屏 |
|
l 1024x600分辨率 l 多点电容触摸屏 |
表 4全功能版实验箱配套模块（可选）
|
模块名称 |
模块图片 |
模块特性 |
|
TL-KEYBOARD （4x4矩阵键盘模块） |
|
l GPIO通信接口 l 4*4矩阵按键 |
|
TL-LATTICE （16x16点阵模块） |
|
l GPIO通信接口 l 4个8*8点阵组成 |
|
TL-RELAY （继电器模块） |
|
l GPIO通信接口 l 继电器 |
|
TL-NixieTube （数码管模块） |
|
l GPIO通信接口 l 四位八段数码管 |
|
TL-STEPMOTOR （步进电机模块） |
|
l GPIO通信接口 l 五线四相步进电机 |
|
TL-DCMOTOR （直流电机模块） |
|
l GPIO通信接口 l 霍尔传感器测速 |
|
TL-TRAFFICLIGHT （交通灯模块） |
|
l GPIO通信接口 l 12个发光二极管 |
|
TL-Ultrasonic-IR_AVOID （超声波和红外避障模块） |
|
l GPIO通信接口 l 超声波可探测距离为0.1-12米 l 红外避障的工作范围：0.2 -15 mm（相对收集器电流>20%范围内） |
|
TL-LORA （远距离传输模块） |
|
l SPI通信接口 l 基于 LoRa 扩频调制技术 |
|
TL-Fingerprinting （指纹识别模块） |
|
l UART通信接口 l 指纹录入，图像处理，指纹比对，指纹特征储存等功能 |
|
TL-GPS （全球定位系统模块） |
|
l UART通信接口 l GPS北斗双模定位 |
|
TL-VOICECCONTROL （语音控制模块） |
|
l UART通信接口 l ASR（语音识别）和语音降噪功能 |
|
TL-ZIGBEE （无线传感器网络模块） |
|
l UART通信接口 l 基于zigbee通信协议 |
|
TL-BLUETOOTH （蓝牙模块） |
|
l UART通信接口 l 基于蓝牙5.0传输协议，工作在2.4GHz频段 |
|
TL-HGR_HBI （人体感应和手势识别模块） |
|
l IIC通信接口 l 手势识别可识别UP、Down、Right、Left等9种常用手势 l 人体感应基于D204S系列芯片的，高灵敏度 |
|
TL-BO_IR_LDR_TAHS （血氧和红外测温和坏境光和温湿度模块） |
|
l IIC通信接口 l 集成有脉搏血氧仪和心率监测传感器芯片 l 非接触式红外线温度传感器 l 颜色传感器可感应红光、绿光、蓝光和白光 l 温湿度测量温度范围-40℃到80℃（精度±0.5℃），测量湿度范围0~100%RH（25℃下精度±3%RH） |
|
4G模块 |
|
l USB通信接口 l EC20 R2.1 Mini PCIe-C 4G通讯模块 |
|
WiFi模块 |
|
l USB通信接口 l 传输速率为 150Mbps |
|
TL-LEDS-BUZZER （流水灯和蜂鸣器模块） |
|
l GPIO通信接口 l 无源蜂鸣器 l 9个三色LED |
|
USB OV5640摄像头 |
|
l 分辨率500万像素 l 连接接口USB2.0 |
|
MIPI OV4689 摄像头 |
|
l 400 万像素摄像头 l MIPI信号输出 |
|
USB小键盘 |
|
l USB接口 |
|
USB鼠标 |
|
l USB接口 |
|
7寸显示屏 |
|
l 1024x600分辨率 l 多点电容触摸屏 |
|
10寸屏 |
|
l 1024x600分辨率 l 多点电容触摸屏 |
|
eDP 转 HDMI 模块 |
|
l eDP转HDMI |
