若贝集成电路设计与应用试��

代码和框图结合

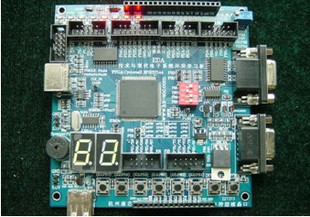

FPGA开发板/单片机综合设计��

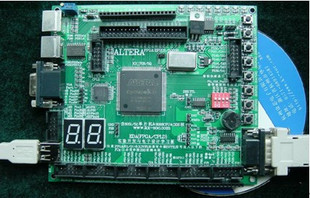

CycloneII EP2C5T144 FPGA(5064个D触发器、两个锁相环，约20万门、11万RAM bit

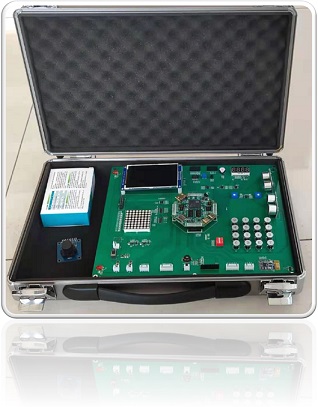

FPGA开发板/单片机综合设计��

与KX_7C5TP板功能配置基本相同，但删去了KX_7C5TP板左右两边的接口，增加一液晶屏。

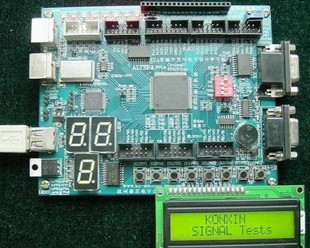

FPGA开发板/单片机综合设计��

KX_7C5H型电子设计竞赛开发培训板配置配置和功能与KX-7C5P类同，但结构上为分离式，特别适合于用作竞赛作品板，直接参加评审，符合竞赛最小系统规则

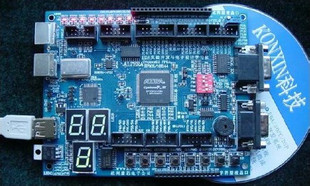

FPGA开发板/单片机综合设计��

☆配置工业级全兼容8051核，实现SOC系统设计，CPU主频高达250MHz，速度是普通51单片机的20倍！可完成部分DSP处理，还配DDS函数信号发生器IP核（作开发工具或测试）。

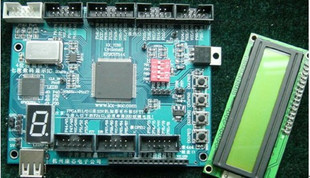

FPGA开发板/单片机综合设计��

☆配置工业级全兼容8051核，实现SOC系统设计，CPU主频高达250MHz，速度是普通51单片机的20倍！可完成部分DSP处理，还配DDS函数信号发生器IP核（作开发工具或测试）。

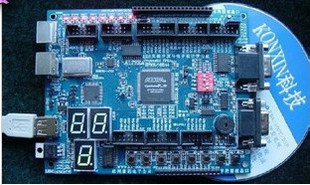

FPGA开发板/单片机综合设计��

FPGA EP2C5T144：20万门、5064个D触发器、2锁相环（可倍频至400MHz）、11万RAM bit

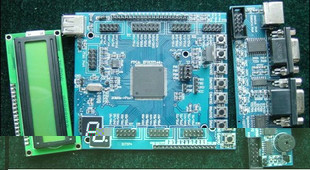

FPGA开发板/单片机综合设计��

CycloneII EP3C5E144FPGA(25万门、两个锁相环

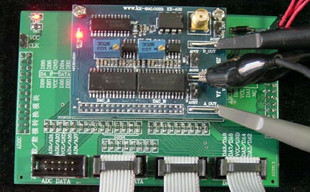

集成电路 超高速ADDA板  K��

双路10位超高速DAC，转换速率180MHz以上，双路电流/电压转换运放

FPGA开发板/单片机综合设计��

配置功能与KX_7C5TP基本相同，FPGA是CycloneIII EP3C10E,资源丰富，所以也配8088/8086 CPU及系统核。
